Pemutus Sirkuit Mini IP40 Dalam Ruangan SB6H 3P, 4P 10KA MCB
Karakteristik tersandung sesaat:
Pemutus sirkuit SB6 dirancang untuk perlindungan sirkuit distribusi dan cabang, yang memiliki beban berbeda;
Kurva B ---- Perangkat seharusnya tidak bekerja dalam 0,1 detik pada arus 3 In;pada saat ini 5 In harus bekerja dalam waktu kurang dari 0,1S
Kurva C---- Perangkat seharusnya tidak bekerja dalam 0,1 detik pada arus 5 In;pada saat ini 10 In harus bekerja dalam waktu kurang dari 0,1S
Kurva D---- Perangkat seharusnya tidak bekerja dalam 0,1 detik pada arus 10 In;pada saat ini 20 In harus bekerja dalam waktu kurang dari 0,1S
Spesifikasi:
| Polandia | 1P,1P+N, 2P, 3P, 3P+N, 4P |
| Spesifikasi listrik | |
| Nilai arus (A) In | 1-63 |
| Frekuensi terukur (Hz) | 50/60 |
| Nilai tegangan kerja (V) Ue | 1P:230/400～, 2/3/4P: 400～ |
| Tegangan terisolasi terukur (V) Ui | 500 |
| Tegangan menahan impuls (KV) Uimp | 6 |
| Nilai kapasitas pemutusan hubung singkat (KA) Icn |
4,5 |
| Jenis tersandung seketika | B,C,D |
| Tegangan kerja maksimum Umax | 440 |
| Tegangan kerja minimum Umin | 12 |
| Tegangan uji dielektrik (kv) | 2 |
| Kehidupan pelayanan Nilai standar mekanis | 10000 |
| (OC) Nilai Standar Listrik | 4000 |
| Kontrol dan indikasi: | |
| Pelepasan shunt (SHT) | Opsional |
| Pelepasan tegangan rendah (UVT) | Opsional |
| Kontak bantu (AUX) | Opsional |
| Kontak alarm (ALT) | Opsional |
| Indikator posisi kontak | Bawaan |
| Indikasi kesalahan | Tidak ada |
| Koneksi dan instalasi: | |
| Suhu sekitar (dengan rata-rata harian≤35℃) | -5℃～+40℃ |
| Tingkat perlindungan Semua sisi | IP40 |
| Terminal koneksi | IP20 |
| Kawat (㎟) | 16 |
| Busbar (㎟) | 16 |
| Pemasangan | Kabel/Busbar |
| Tingkat pencemaran | 2 |
| Suhu referensi untuk pengaturan elemen termal (℃) | 30 |
| Suhu penyimpanan (℃) | -25℃～+70℃ |
| Torsi pengencangan | 3.0 |
| Koneksi | Atas dan bawah |
| Dimensi(mm) a(1P/2P/3P/4P) | 17,5/35/52,5/70 |
 b(1P/2P/3P/4P) |
83/83/83/83 |
| (LxHxL) c(1P/2P/3P/4P) | 67/67/67/67 |
Aplikasi:
NS Indoor Mini Circuit Breaker Dapat digunakan untuk :Proteksi hubung singkat, Fungsi isolasi, Proteksi kelebihan beban, Fungsi indikasi posisi kontak, Pemasangan rel 35mm Din-rail, jenis kabel keluar atas dan bawah, atau jenis kabel masuk dan keluar bawah, dapat memilih aksesori listrik dan mencapai indikasi jarak jauh kondisi MCB;putus, tertutup, dan kesalahan tersandung dan pilih aksesori listrik dan mewujudkan perlindungan di bawah tegangan dan tegangan lebih dari MCB dan pelepasan shunt jauh
Karakteristik operasi arus berlebih:
| Tidak. | Nilai saat rilis (A) | keadaan awal | Uji arus | Waktu yang ditentukan | Hasil yang akan didapat | Perkataan |
| 1 | 1～63 | kode negara | 1.13 Dalam | t 1 jam | Non-perjalanan | |
| 2 | 1～63 | pada tes sebelumnya | 1,45 In | t 1 jam | perjalanan | mengatur arus hingga nilai yang ditentukan dengan mantap dalam 5 detik |
| 3 | Dalam 32 | kode negara | 2,55 In | 1s t 60s | perjalanan | |
| Dalam 32 | kode negara | 2,55 In | 1s t 120s | perjalanan | ||
| 4 | 1～63 | kode negara | 3 In | t 0.1s | Non-perjalanan | tipe B |
| 1～63 | kode negara | 5 In | t 0.1s | perjalanan | tipe B | |
| 1～63 | kode negara | 5 In | t 0.1s | Non-perjalanan | tipe C | |
| 1～63 | kode negara | 10 In | t 0.1s | perjalanan | tipe C | |
| 1～63 | kode negara | 10 In | t 0.1s | Non-perjalanan | tipe D | |
| 1～63 | kode negara | 20 In | t 0.1s | perjalanan | tipe D |

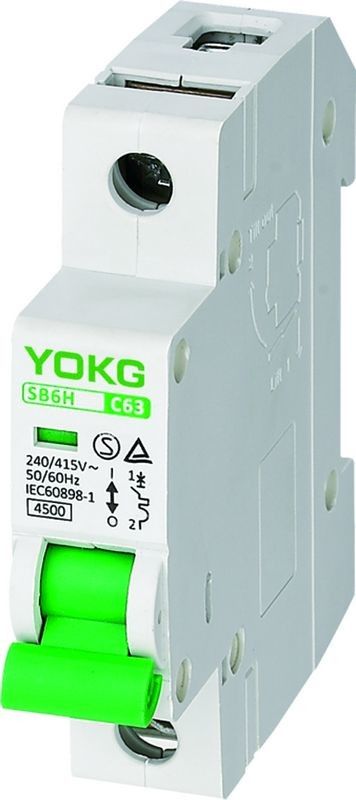

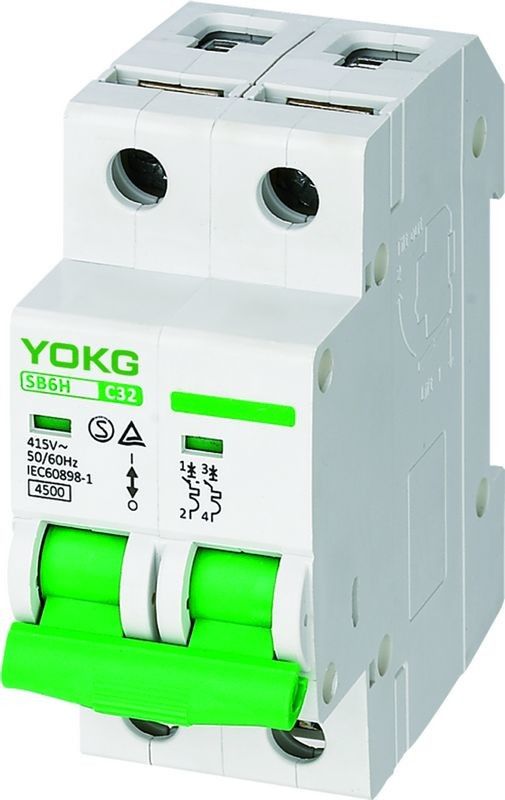

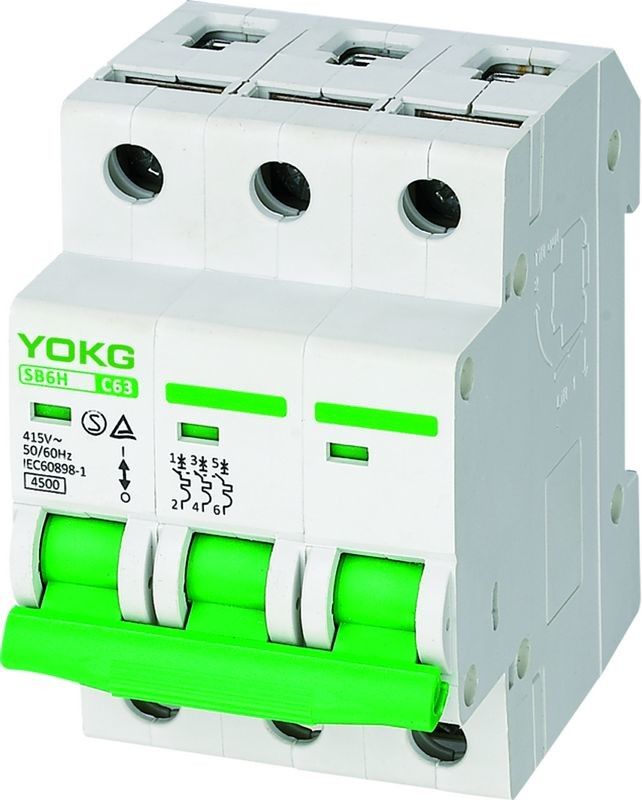

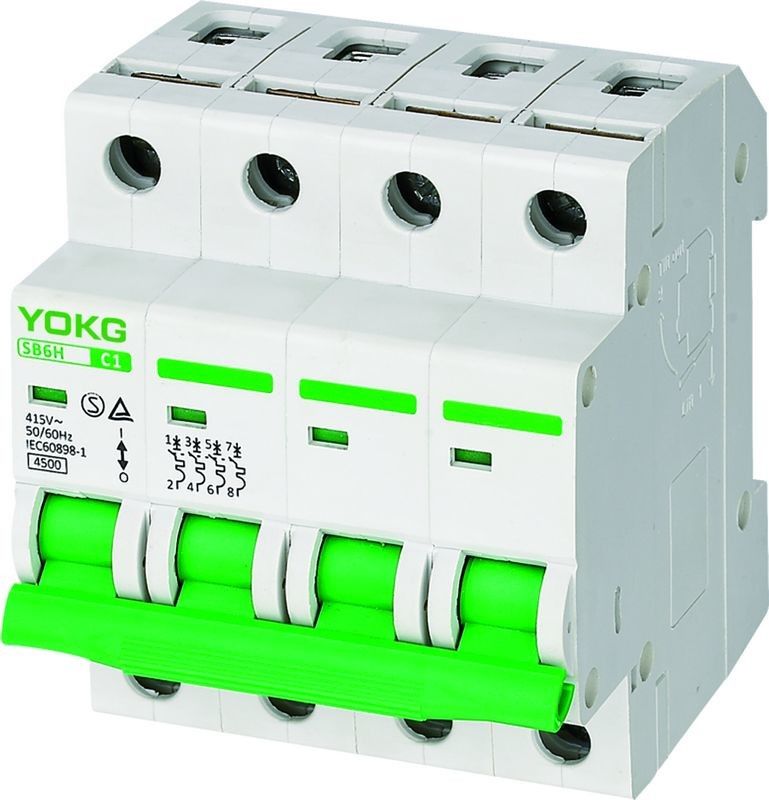

Jumlah tiang:
Ukuran:
