IP20 Mini Circuit Breaker PB8H 1P 2 Pole 4 Poles 10KA MCB Dengan Sertifikat CE KEMA
Aplikasi:
Perlindungan hubung singkat
Fungsi isolasi
Perlindungan kelebihan beban
Fungsi indikasi posisi kontak
Mendukung pemasangan 35mm Din-rail
Mendukung jenis kabel keluar atas dan bawah, atau jenis kabel masuk bawah dan atas keluar
Mampu memilih aksesori listrik dan mencapai indikasi jauh dari kondisi MCB;melanggar, tertutup, dan kesalahan tersandung
Mampu memilih aksesori listrik dan mewujudkan perlindungan tegangan rendah dan tegangan berlebih dari MCB dan pelepasan shunt jauh
Spesifikasi:
Polandia | 1P,1P+N, 2P, 3P, 3P+N, 4P |
Spesifikasi listrik | |
Nilai arus (A) In | 1-63 |
Frekuensi terukur (Hz) | 50/60 |
Nilai tegangan kerja (V) Ue | 1P:230/400~, 2/3/4P: 400~ |
Tegangan terisolasi terukur (V) Ui | 500 |
Tegangan menahan impuls (KV) Uimp | 6 |
Nilai kapasitas pemutusan hubung singkat (KA) Icn | 10 |
Jenis tersandung seketika | B,C,D |
Tegangan kerja maksimum Umax | 440 |
Tegangan kerja minimum Umin | 12 |
Tegangan uji dielektrik (kv) | 2 |
Kehidupan pelayanan Nilai standar mekanis | 10000 |
(OC) Nilai Standar Listrik | 4000 |
Kontrol dan indikasi: | |
Pelepasan shunt (SHT) | Opsional |
Pelepasan tegangan rendah (UVT) | Opsional |
Kontak bantu (AUX) | Opsional |
Kontak alarm (ALT) | Opsional |
Indikator posisi kontak | Bawaan |
Indikasi kesalahan | Tidak ada |
Koneksi dan instalasi: | |
Suhu sekitar (dengan rata-rata harian≤35℃) | -5℃~+40℃ |
Tingkat perlindungan Semua sisi | IP40 |
Terminal koneksi | IP20 |
Kawat (㎟) | 16 |
Busbar (㎟) | 25 |
Pemasangan | Kabel/Busbar |
Tingkat pencemaran | 2 |
Suhu referensi untuk pengaturan elemen termal (℃) | 30 |
Suhu penyimpanan (℃) | -25℃~+70℃ |
Torsi pengencangan | 3.0 |
Koneksi | Atas dan bawah |
Dimensi(mm) a(1P/2P/3P/4P) | 17,5/35/52,5/70 |
b(1P/2P/3P/4P) | 87/87/87/87 |
(LxHxL) c(1P/2P/3P/4P) | 77.5/77.5/77.5/77.5 |
Karakteristik tersandung sesaat:
Pemutus sirkuit PB8 dirancang untuk perlindungan sirkuit distribusi dan cabang, memiliki beban yang berbeda;
Kurva B ---- Perangkat seharusnya tidak bekerja dalam 0,1 detik pada arus 3 In;pada saat ini 5 In harus bekerja dalam waktu kurang dari 0,1S
Kurva C---- Perangkat seharusnya tidak bekerja dalam 0,1 detik pada arus 5 In;pada saat ini 10 In harus bekerja dalam waktu kurang dari 0,1S
Kurva D---- Perangkat seharusnya tidak bekerja dalam 0,1 detik pada arus 10 In;pada saat ini 20 In harus bekerja dalam waktu kurang dari 0,1S
Karakteristik operasi arus berlebih:
Tidak. | Nilai saat rilis (A) | keadaan awal | Uji arus | Waktu yang ditentukan | Hasil yang akan didapat | Perkataan |
1 | 1~63 | kode negara | 1.13 Dalam | t 1 jam | Non-perjalanan | |
2 | 1~63 | pada tes sebelumnya | 1,45 In | t 1 jam | perjalanan | mengatur arus hingga nilai yang ditentukan dengan mantap dalam 5 detik |
3 | Dalam 32 | kode negara | 2,55 In | 1s t 60s | perjalanan | |
Dalam 32 | kode negara | 2,55 In | 1s t 120s | perjalanan | ||
4 | 1~63 | kode negara | 3 In | t 0.1s | Non-perjalanan | tipe B |
1~63 | kode negara | 5 In | t 0.1s | perjalanan | tipe B | |
1~63 | kode negara | 5 In | t 0.1s | Non-perjalanan | tipe C | |
1~63 | kode negara | 10 In | t 0.1s | perjalanan | tipe C | |
1~63 | kode negara | 10 In | t 0.1s | Non-perjalanan | tipe D | |
1~63 | kode negara | 20 In | t 0.1s | perjalanan | tipe D |

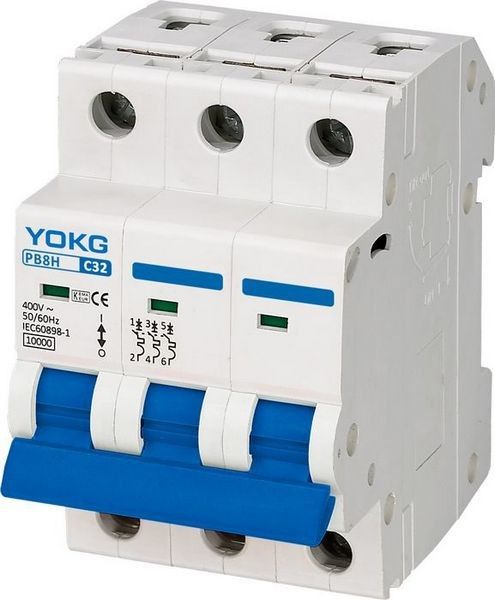

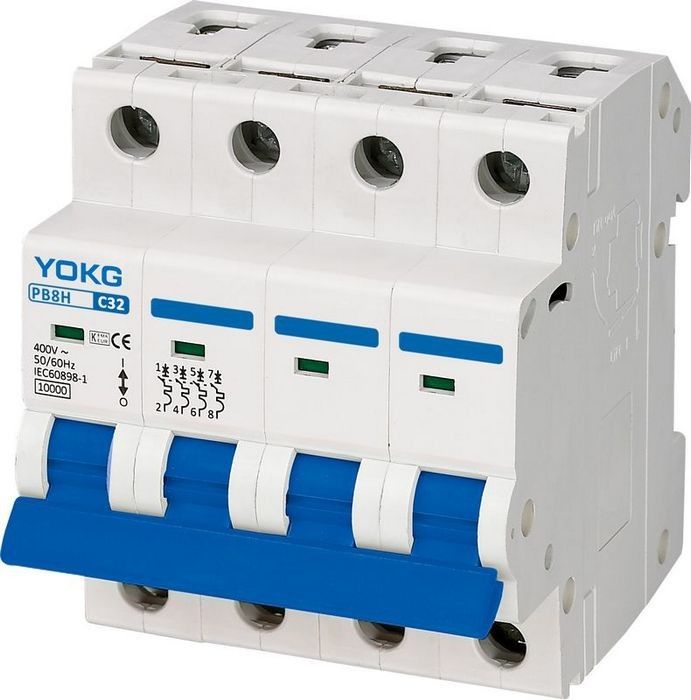

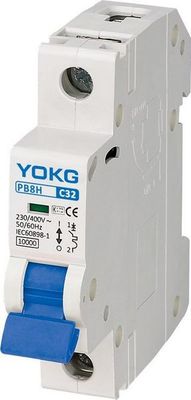

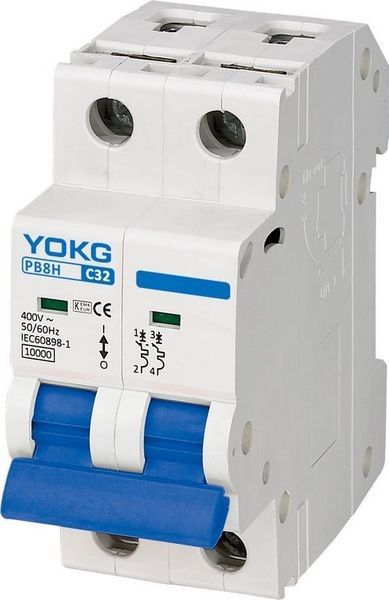

Jumlah tiang:
Ukuran:
