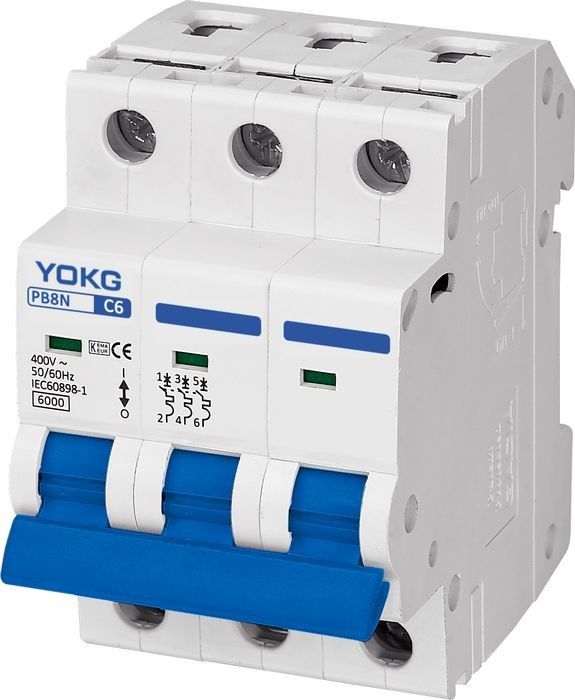

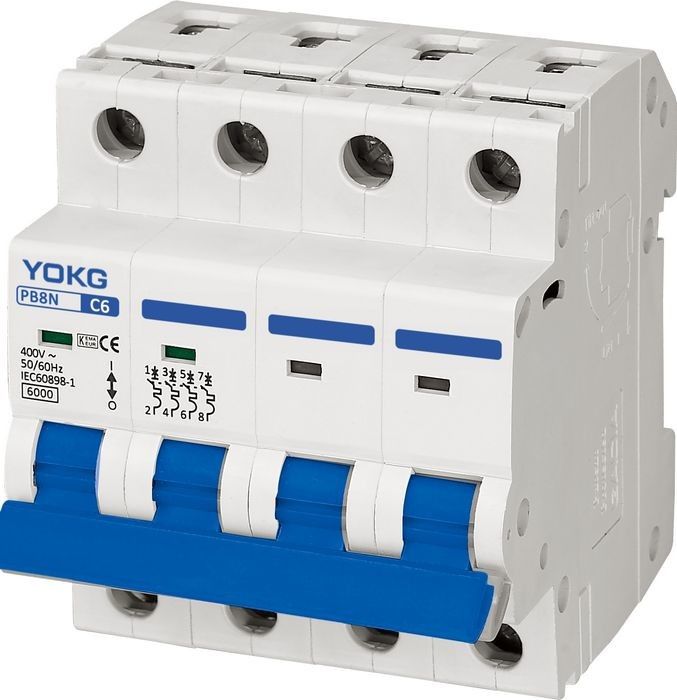

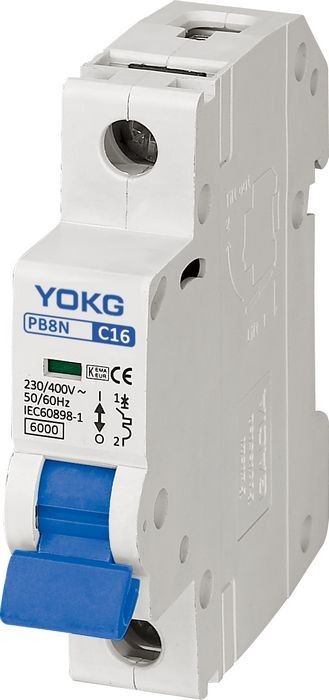

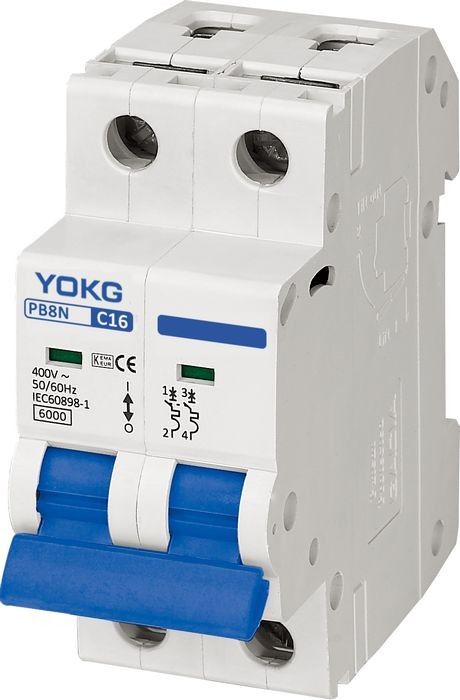

2p 40 Amp Mcb IEC60898-1 230/400V 50/60 Hz 1A-63amp Pemutus Sirkuit
Umum:
|
Nama Produk: |
Pemutus Sirkuit Miniatur / MCB |
|
Jenis: |
Mini |
|
Nilai Kapasitas Sirkuit Pendek lcu (V) |
B,C,D |
|
Nilai Tegangan: |
230V/400VAC |
|
Nilai Saat Ini: |
1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Melebihi kapasitas: |
6KA |
|
Frekuensi Nilai: |
50/60Hz |
|
Jumlah tiang: |
1P, 1P+N, 2P, 3P, 3P+N, 4P |
|
Ketinggian: |
2000m |
|
Suhu Suasana: |
-5~40℃ |
|
Standar: |
IEC/EN 60898-1 |
|
Jenis Perlindungan: |
perlindungan yang berlebihan, perlindungan sirkuit pendek |
|
Jenis tersandung: |
tipe termal |
|
Cicilan: |
rel din TH 35mm |
|
Kapasitas Pengkabelan: |
25mm² |
|
Aplikasi: |
Perlindungan sirkuit pendek, fungsi Isolasi, perlindungan Overload
|
Karakteristik tersandung sesaat:
Pemutus sirkuit PB8 dirancang untuk perlindungan sirkuit distribusi dan cabang, memiliki beban yang berbeda;
Kurva B ---- Perangkat seharusnya tidak bekerja dalam 0,1 detik pada arus 3 In;pada saat ini 5 In harus bekerja dalam waktu kurang dari 0,1S
Kurva C---- Perangkat seharusnya tidak bekerja dalam 0,1 detik pada arus 5 In;pada saat ini 10 In harus bekerja dalam waktu kurang dari 0,1S
Kurva D---- Perangkat seharusnya tidak bekerja dalam 0,1 detik pada arus 10 In;pada saat ini 20 In harus bekerja dalam waktu kurang dari 0,1S
Karakteristik operasi arus berlebih:
| Tidak. | Nilai saat rilis (A) | keadaan awal | Uji arus | Waktu yang ditentukan | Hasil yang akan didapat | Perkataan |
| 1 | 1～63 | kode negara | 1.13 Dalam | t 1 jam | Non-perjalanan | |
| 2 | 1～63 | pada tes sebelumnya | 1,45 In | t 1 jam | perjalanan | mengatur arus hingga nilai yang ditentukan dengan mantap dalam 5 detik |
| 3 | Dalam 32 | kode negara | 2,55 In | 1s t 60s | perjalanan | |
| Dalam 32 | kode negara | 2,55 In | 1s t 120s | perjalanan | ||
| 4 | 1～63 | kode negara | 3 In | t 0.1s | Non-perjalanan | tipe B |
| 1～63 | kode negara | 5 In | t 0.1s | perjalanan | tipe B | |
| 1～63 | kode negara | 5 In | t 0.1s | Non-perjalanan | tipe C | |
| 1～63 | kode negara | 10 In | t 0.1s | perjalanan | tipe C | |
| 1～63 | kode negara | 10 In | t 0.1s | Non-perjalanan | tipe D | |
| 1～63 | kode negara | 20 In | t 0.1s | perjalanan | tipe D |
Jumlah tiang:
Ukuran:
Spesifikasi:
| Nilai arus (A) In | 1-63 |
| Frekuensi terukur (Hz) | 50/60 |
| Nilai tegangan kerja (V) Ue | 1P:230/400～, 2/3/4P: 400～ |
| Tegangan terisolasi terukur (V) Ui | 500 |
| Tegangan menahan impuls (KV) Uimp | 6 |
| Nilai kapasitas pemutusan hubung singkat (KA) Icn | 6 |
| Jenis tersandung seketika | B,C,D |
| Tegangan kerja maksimum Umax | 440 |
| Tegangan kerja minimum Umin | 12 |
| Tegangan uji dielektrik (kv) | 2 |
| Kehidupan pelayanan Nilai standar mekanis | 10000 |
| (OC) Nilai Standar Listrik | 4000 |
| Koneksi dan instalasi: | |
| Tingkat perlindungan Semua sisi | IP40 |
| Terminal koneksi | IP20 |
| Kawat (㎟) | 16 |
| Busbar (㎟) | 25 |
| Pemasangan | Kabel/Busbar |
| Tingkat pencemaran | 2 |
| Suhu referensi untuk pengaturan elemen termal (℃) | 30 |
| Suhu penyimpanan (℃) | -25℃～+70℃ |
| Torsi pengencangan | 3.0 |
| Koneksi | Atas dan bawah |
| Dimensi(mm) a(1P/2P/3P/4P) | 17,5/35/52,5/70 |
| b(1P/2P/3P/4P) |
87/87/87/87 |
| (LxHxL) c(1P/2P/3P/4P) | 77.5/77.5/77.5/77.5 |
