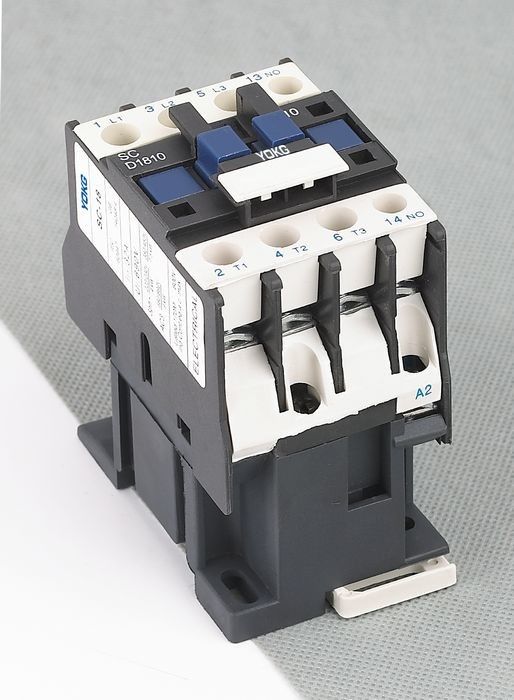

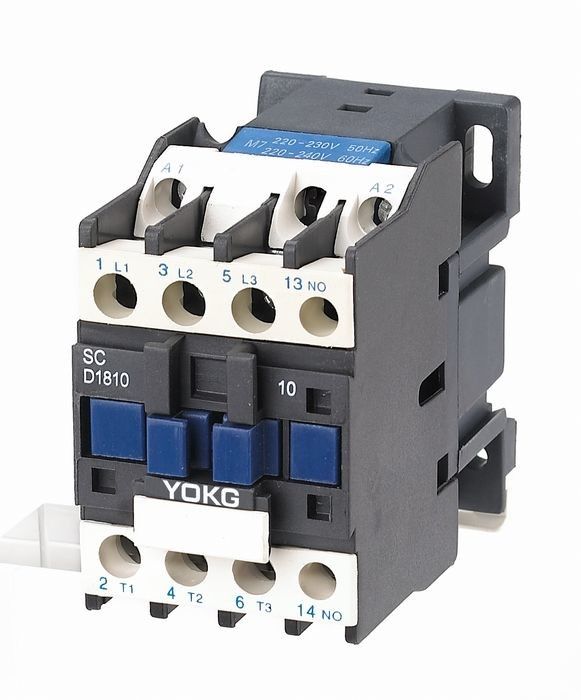

Kontaktor Listrik AC Seri YOKG SC 20A 690V 3 kutub Kontaktor Hitam
Aplikasi:
Kontaktor AC seri SC terutama digunakan untuk AC 50Hz / 60Hz. Tegangan pengenal hingga 660V dan arus pengenal hingga 95A untuk sakelar jarak jauh, pemutusan dan penyalaan yang sering, mengendalikan motor AC.Selain itu, kontaktor dapat bertindak sebagai kontaktor tunda waktu, kontaktor reversibel, starter star-delta dengan penambahan aksesori seperti penambahan set kontak bantu modular.Kepala tunda waktu udara, mekanisme interlock mekanis, dll. Selain itu, dapat bertindak sebagai starter elektromagnetik dengan colokan langsung relai termal.
Kontaktor seri ini sesuai dengan GB 14048, IEC60947-4-1
Parameter utama dan Kinerja Teknis:
| Jenis | SC18 | ||
| Arus pemanasan terukur (A) | 32 | ||
| Tegangan isolasi terukur (V) | 690 | ||
| Tegangan tahan benturan terukur (KV) | 6 | ||
| Kapasitas pembuatan yang dinilai | 10le | ||
| Kapasitas pemutusan terukur | 8le | ||
| Polandia | 3 | ||
| Kontak bantu | TIDAK/NC | ||
| Arus tahan waktu singkat (A) | 10S | 144 | |
| Nilai arus kerja (A) | 380V | AC-3 | 18 |
| AC-4 | 7.7 | ||
| 660V | AC-3 | 12 | |
| AC-4 | 3.8 | ||
| Kapasitas AC-3 fase 3 motor sangkar tupai (AC-3) KW |
220V | 4 | |
| 380V | 7.5 | ||
| 660V | 10 | ||
| Frekuensi operasi (kali/jam) | kehidupan listrik | AC-3 | 1200 |
| AC-4 | 300 | ||
| Kehidupan mekanis | 3600 | ||
| Kehidupan listrik (10000/kali) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Kehidupan mekanis (10000/kali) | 1000 | ||
| Jenis sekering yang dilengkapi: | RT16-32 | ||
| Tegangan suplai kontrol terukur Us (V) | 50/60Hz | 12~480 | |
| Jangkauan operasi | Menarik | (85%~110%) Kami +40℃ | |
| Melepaskan | (20%~75%)Kami -5℃ | ||
| Daya rata-rata koil AC (VA) | Awal | 70 | |
| Penyimpanan | 8 | ||
| Kelas efisiensi daya | kelas 3 | ||
| Kehilangan termal (W) | 2~3 | ||
| Waktu aktuasi (md) | Menutup | 12~25 | |
| Merusak | 5~20 | ||
| Kabel sirkuit utama | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1.5～6 |
| 2 batang | 1.5～6 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1～6 | |
| 2 batang | 1～4 | ||
| Kawat keras () | 1 tongkat | 1.5～6 | |
| 2 batang | 1.5～6 | ||
| Ukuran sekrup pengencang: | M3.5 | ||
| Torsi pengencang pengencang (Nm) | 0.8 | ||
| Kontrol loop kabel | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1～4 |
| 2 batang | 1～4 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1～4 | |
| 2 batang | 1～2,5 | ||
| Kawat keras () | 1 tongkat | 1～4 | |
| 2 batang | 1～4 | ||
| Ukuran sekrup pengencang: | M3.5 | ||
| Torsi pengencang pengencang (Nm) | 0.8 |
||
Model dan Implikasi:
Kondisi kerja dan Instalasi:
Suhu udara sekitar: -5℃--+40℃ dan rata-rata tidak lebih dari +35 dalam waktu 24 jam;
Ketinggian: 2000m;
Kondisi udara: ketika suhu tertinggi adalah +40 , kelembaban relatif udara tidak hingga 50%, tetapi kelembaban yang lebih tinggi diperbolehkan pada suhu yang lebih rendah.Seperti, kelembaban 90% pada 20℃.Embun kondensat harus dipertimbangkan ketika pada suhu yang lebih rendah;
Tingkat polusi: Kelas 3
Kategori instalasi: III
Tingkat perlindungan: IP20
Kondisi pemasangan: sudut kemiringan antara sisi pemasangan dan sisi vertikal tidak boleh lebih dari ±5℃
Benturan dan getaran: kontaktor harus dipasang dan dioperasikan dalam keadaan tidak ada guncangan, benturan, dan getaran yang jelas.
Karakteristik struktur:
Itu dapat dipasang dengan blok kontak bantu, relai waktu dan blok kontak terbatas saat ini, dan relai termal, kemudian menjadi produk turunan lainnya;
Kontaktor seri ini memiliki volume kecil, ringan, kehilangan daya lebih sedikit, umur panjang dan aman dan andal, dll;
Kontaktor dapat dilengkapi dengan kontak bantu 1NO atau kontak bantu 1NC (kurang dari 32A), dan kontak bantu 1NO + kontak bantu 1NC (lebih dari 40A).Selain itu, dapat dilengkapi dengan blok kontaktor bantu F4 (2 blok atau 4 blok);
Selain menggunakan sekrup untuk memasang, kontaktor dapat dikencangkan dengan rel pemasangan standar 35mm (sc09~95) dan rel pemasangan standar 75mm (SC40~95)
Dimensi instalasi:
| Maks | B maks | C maks | sebuah | B | ∅. |
| 47 | 76 | 87 | 34/35 | 50/60 | 4,5 |
