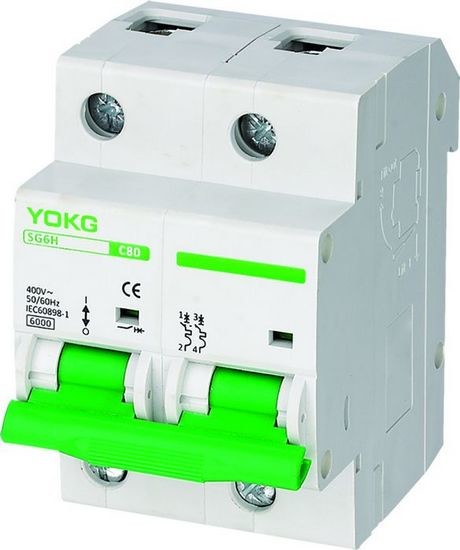

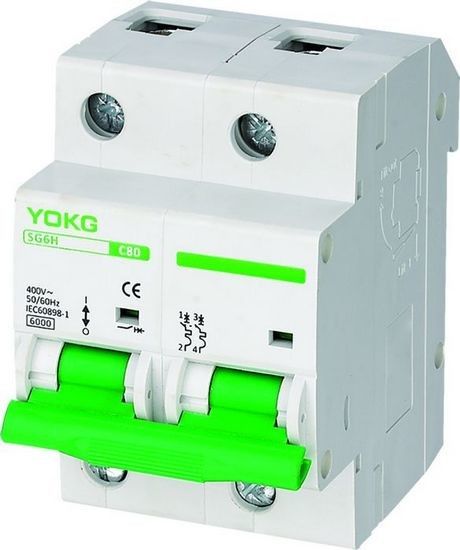

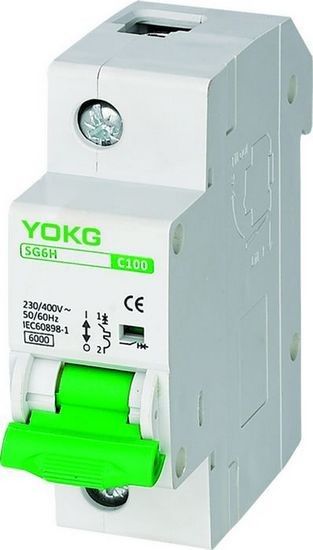

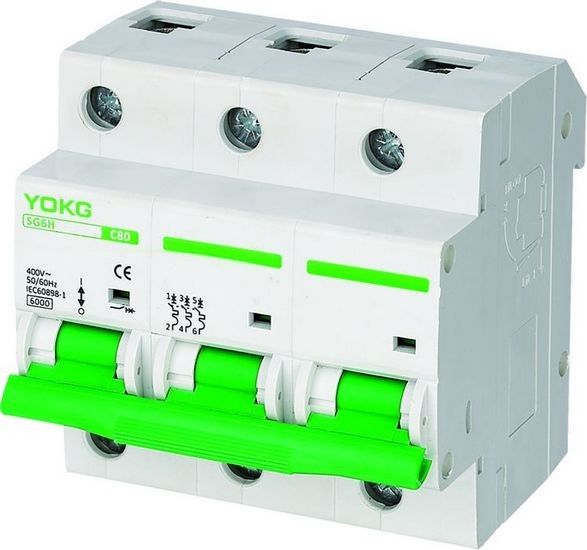

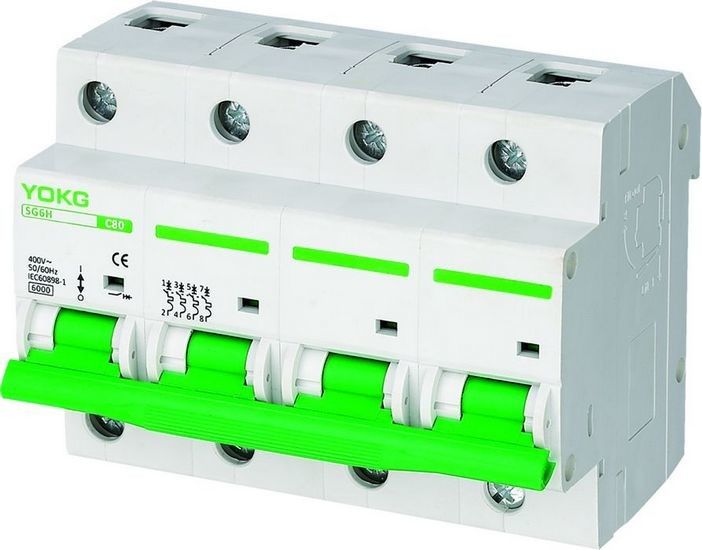

125A Miniatur Circuit Breaker SG6H 6KV 1pole 2P 3 poles 4 pole MCB
Aplikasi:
Perlindungan hubung singkat
Fungsi isolasi
Perlindungan kelebihan beban
Fungsi indikasi posisi kontak
Mendukung pemasangan 35mm Din-rail
Mendukung jenis kabel keluar atas dan bawah, atau jenis kabel masuk bawah dan atas keluar
Mampu memilih aksesori listrik dan mencapai indikasi jauh dari kondisi MCB;melanggar, tertutup, dan kesalahan tersandung
Mampu memilih aksesori listrik dan mewujudkan perlindungan tegangan rendah dan tegangan berlebih dari MCB dan pelepasan shunt jauh
Spesifikasi:
| Polandia | 1P, 2P, 3P, 4P |
| Spesifikasi listrik | |
| Nilai arus (A) In | 63~125 |
| Frekuensi terukur (Hz) | 50/60 |
| Nilai tegangan kerja (V) Ue | 1P:230/400～, 2/3/4P: 400～ |
| Tegangan terisolasi terukur (V) Ui | 500 |
| Tegangan menahan impuls (KV) Uimp | 6 |
| Nilai kapasitas pemutusan hubung singkat (KA) Icn |
6 |
| Jenis tersandung seketika | B,C,D |
| Tegangan kerja maksimum Umax | 440 |
| Tegangan kerja minimum Umin | 12 |
| Tegangan uji dielektrik (kv) | 2 |
| Kehidupan pelayanan Nilai standar mekanis | 1500(Dalam=63A,80A,100A) 1000(Dalam=125A) |
| (OC) Nilai Standar Listrik | 8500(Dalam=63A,80A,100A) 7000(Dalam=125A) |
| Kontrol dan indikasi: | |
| Pelepasan shunt (SHT) | Opsional |
| Pelepasan tegangan rendah (UVT) | Opsional |
| Kontak bantu (AUX) | Opsional |
| Kontak alarm (ALT) | Opsional |
| Indikator posisi kontak | Bawaan |
| Indikasi kesalahan | Tidak ada |
| Koneksi dan instalasi: | |
| Suhu sekitar (dengan rata-rata harian≤35℃) | -5℃～+40℃ |
| Tingkat perlindungan Semua sisi | IP40 |
| Terminal koneksi | IP20 |
| Kawat (㎟) | 50 |
| Busbar (㎟) | - |
| Pemasangan | Kabel |
| Tingkat pencemaran | 2 |
| Suhu referensi untuk pengaturan elemen termal (℃) | 30 |
| Suhu penyimpanan (℃) | -25℃～+70℃ |
| Torsi pengencangan | 3.5 |
| Koneksi | Atas dan bawah |
| Dimensi(mm) a(1P/2P/3P/4P) | 26.9/53.8/80.7/107.6 |
 b(1P/2P/3P/4P) |
83/83/83/83 |
| (LxHxL) c(1P/2P/3P/4P) | 78.5/78.5/78.5/78.5 |
Keunggulan produk:
1. Keseluruhannya cantik dengan garis yang ramping dan halus.
2. Mudah dibedakan dengan warna berbeda dengan spesifikasi berbeda
3. Nyaman dioperasikan
4. Kapasitas pemutus hubung singkat produk bisa 6KA
Karakteristik tersandung sesaat:
Pemutus sirkuit SB6 dirancang untuk perlindungan sirkuit distribusi dan cabang, yang memiliki beban berbeda;
Kurva B ---- Perangkat seharusnya tidak bekerja dalam 0,1 detik pada arus 3 In;pada saat ini 5 In harus bekerja dalam waktu kurang dari 0,1S
Kurva C---- Perangkat seharusnya tidak bekerja dalam 0,1 detik pada arus 5 In;pada saat ini 10 In harus bekerja dalam waktu kurang dari 0,1S
Kurva D---- Perangkat seharusnya tidak bekerja dalam 0,1 detik pada arus 10 In;pada saat ini 20 In harus bekerja dalam waktu kurang dari 0,1S
Karakteristik operasi arus berlebih:
| Tidak. | Nilai saat rilis (A) | keadaan awal | Uji arus | Waktu yang ditentukan | Hasil yang akan didapat | Perkataan |
| 1 | 1～63 | kode negara | 1.13 Dalam | t 1 jam | Non-perjalanan | |
| 2 | 1～63 | pada tes sebelumnya | 1,45 In | t 1 jam | perjalanan | mengatur arus hingga nilai yang ditentukan dengan mantap dalam 5 detik |
| 3 | Dalam 32 | kode negara | 2,55 In | 1s t 60s | perjalanan | |
| Dalam 32 | kode negara | 2,55 In | 1s t 120s | perjalanan | ||
| 4 | 1～63 | kode negara | 3 In | t 0.1s | Non-perjalanan | tipe B |
| 1～63 | kode negara | 5 In | t 0.1s | perjalanan | tipe B | |
| 1～63 | kode negara | 5 In | t 0.1s | Non-perjalanan | tipe C | |
| 1～63 | kode negara | 10 In | t 0.1s | perjalanan | tipe C | |
| 1～63 | kode negara | 10 In | t 0.1s | Non-perjalanan | tipe D | |
| 1～63 | kode negara | 20 In | t 0.1s | perjalanan | tipe D |
Jumlah tiang:
Ukuran:
