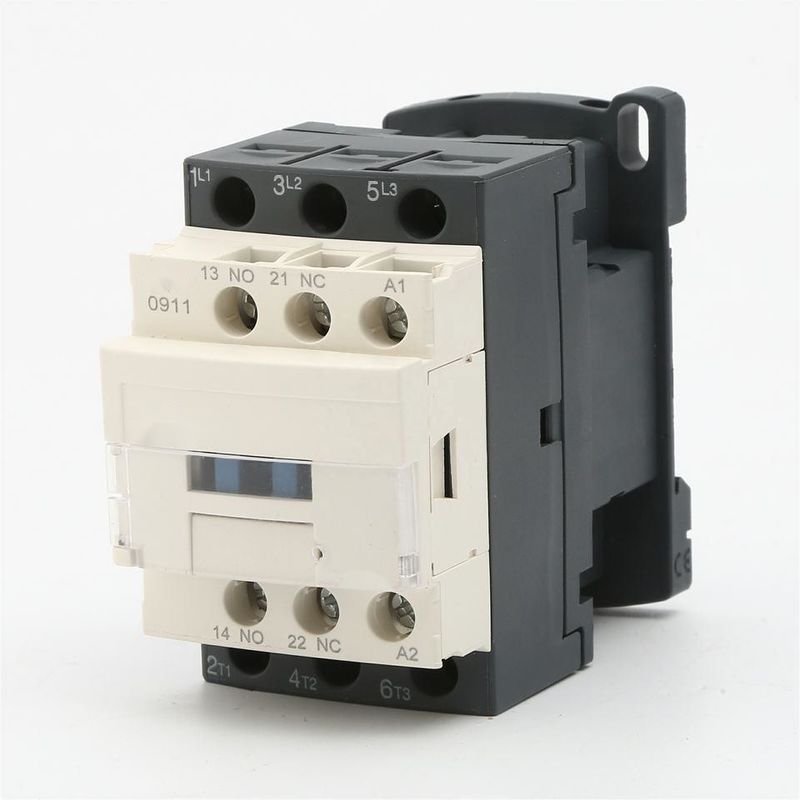

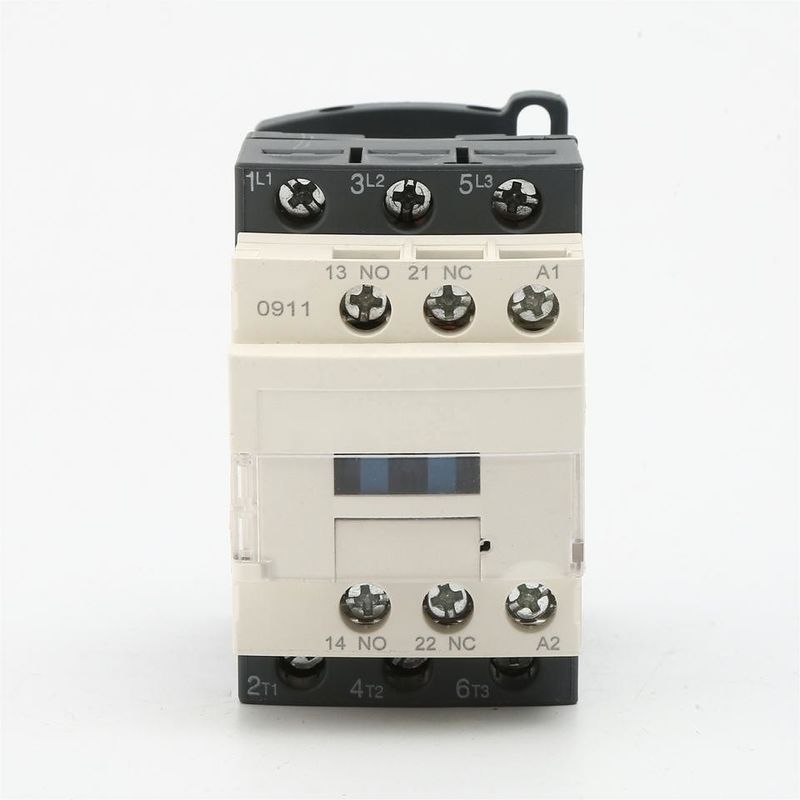

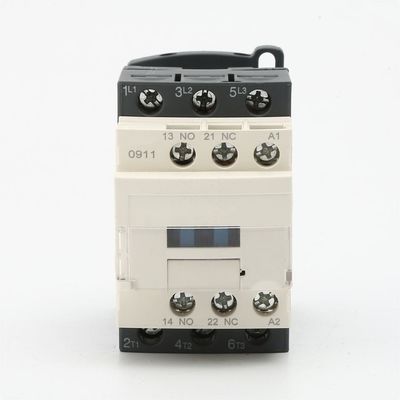

LC1 D09 D18 D32 D40 AC Kontaktor 3 Phase 220V 9A 380V Coil Ac Kontaktor Magnetik
Detail umum:
Parameter utama dan Performa Teknis:
| Jenis | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Nilai pemanasan saat ini (A) | 20 | 20 | 25 | 32 | 40 | ||
| Nilai tegangan insulasi (V) | 690 | ||||||
| Nilai dampak menahan tegangan (KV) | 6 | ||||||
| Kapasitas pembuatan terukur | 10le | ||||||
| Dinilai melanggar kapasitas | 8le | ||||||
| Polandia | 3 | ||||||
| Kontak bantu | 1NO + 1NC | ||||||
| Menahan arus waktu singkat (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Dinilai bekerja saat ini (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| Kapasitas AC-3 fase 3 motor sangkar tupai (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Frekuensi operasi (kali/jam) | Kehidupan listrik | 1200 | 600 | ||||
| Kehidupan mekanis | 3600 | ||||||
| Kehidupan listrik AC-3 (10000/kali) | 100 | 100 | 100 | 100 | 80 | ||
| Kehidupan mekanik (10000/kali) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Jenis sekering yang dilengkapi | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Tegangan suplai kontrol terukur Us(V) | 50/60Hz | 12～480 | |||||
| Jangkauan operasi | Menarik | (85%～110%)Kami +40℃ | |||||
| Melepaskan | (20%～75%)Us -5℃ | ||||||
| Daya rata-rata koil ac (VA) | Awal | 70 | 110 | ||||
| Penyimpanan | 8 | 11 | |||||
| Kelas efisiensi daya | kelas 3 | ||||||
| Kerugian termal (W) | 2～3 | 3～4 | |||||
| Waktu aktuasi (ms) | Menutup | 12～35 | |||||
| Merusak | 5～20 | ||||||
| Kabel sirkuit utama | kabel fleksibel tanpa dingin menekan terminal (㎟) |
1 batang | 1～4 | 1～4 | 1,5～6 | 1,5～10 | 2.5～10 |
| 2 batang | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2.5～10 | ||
| kabel fleksibel dengan dingin menekan terminal (㎟) |
1 batang | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 2 batang | 1～2,5 | 1～2,5 | 1～4 | 1～4 | 1,5～6 | ||
| Kawat keras (㎟) | 1 batang | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 1,5～10 | |
| 2 batang | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2.5～10 | ||
| Ukuran sekrup pengencang | M3.5 | M4 | |||||
| Torsi pengencang pengencangan (Nm) | 0,8 | 1.2 | |||||
| Mengontrol kabel loop | kabel fleksibel tanpa dingin menekan terminal (㎟) |
1 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| kabel fleksibel dengan dingin menekan terminal (㎟) |
1 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 batang | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Kawat keras (㎟) | 1 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Ukuran sekrup pengencang | M3.5 | ||||||
| Torsi pengencang pengencangan (Nm) | 0,8 | ||||||
Penampilan dan Dimensi Pemasangan:
Dimensi instalasi:
| Jenis | Maks | B maks | C maks | sebuah | b | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
FAQ:
1. Berapa lama untuk mendapatkan balasan setelah mengirim pertanyaan?
Kami akan membalas dalam waktu 24 jam, bahkan di akhir pekan atau hari libur.
2. Apakah paket OEM/ODM tersedia?
Ya, paket OEM/ODM dipersilakan.Kami profesional dalam pekerjaan OEM / ODM.
3. Apakah Anda menawarkan sampel jika kami ingin menguji?
Ya, kami dapat menawarkan sampel gratis, tetapi Anda harus membayar biaya pengiriman.
4. Apakah Anda memiliki prosedur pemeriksaan untuk produk?
Produk kami 100% inspeksi diri dan pengujian sebelum pengepakan.
5. Bagaimana dengan waktu pengiriman pesanan?
15-20 hari setelah mendapatkan deposit.
