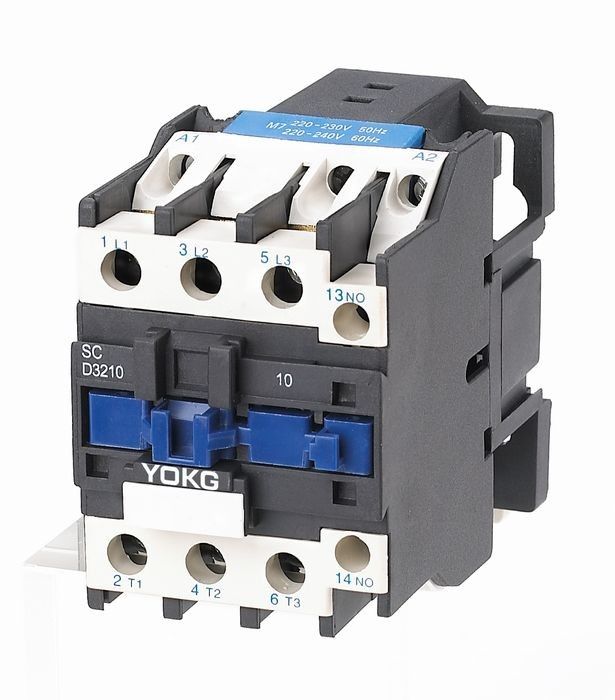

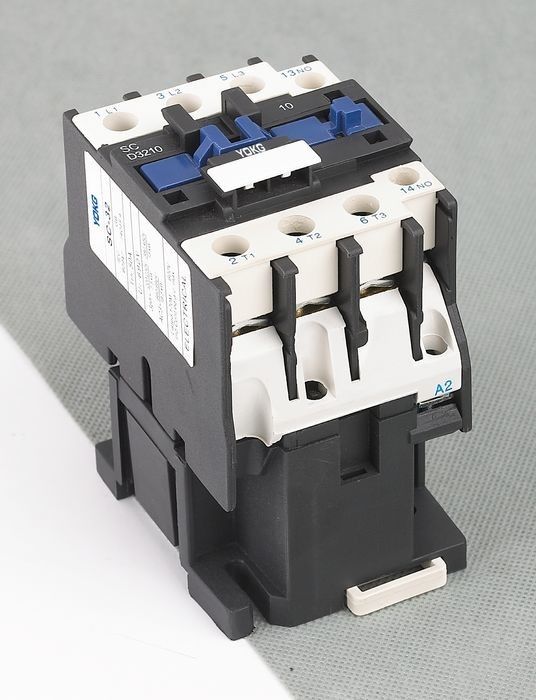

Saklar Kontaktor Listrik AC Tegangan Rendah SC32 50A 690V 3 kutub 1NO Atau 1NC
Aplikasi:
Kontaktor AC seri SC (selanjutnya disebut kontaktor) cocok untuk digunakan di sirkuit hingga tegangan pengenal 690V AC 50 HZ atau 60 HZ, arus pengenal hingga 95A, untuk membuat, memutus, sering memulai & mengendalikan motor AC.Dikombinasikan dengan relai termal, ini menjadi starter elektromagnetik untuk melindungi sirkuit kelebihan beban.
Kontaktor seri ini sesuai dengan GB 14048, IEC60947-4-1
Umum:
Suhu udara sekitar: -5℃--+40℃
Ketinggian: 2000m;
Tingkat polusi: Kelas 3
Kategori instalasi: III
Tingkat perlindungan: IP20
Fitur: Volume kecil, ringan, lebih sedikit kehilangan daya, umur panjang, aman dan andal
Aplikasi: Blok kontak bantu, relai waktu, blok kontak terbatas saat ini, relai termal, dll.
Instalasi: rel din 35mm (SC09~95), rel dil 75MM (SC40~95), sekrup
Model dan Implikasi:
Parameter utama dan Kinerja Teknis:
| Jenis | SC32 | ||
| Arus pemanasan terukur (A) | 50 | ||
| Tegangan isolasi terukur (V) | 690 | ||
| Tegangan tahan benturan terukur (KV) | 6 | ||
| Kapasitas pembuatan yang dinilai | 10le | ||
| Kapasitas pemutusan terukur | 8le | ||
| Polandia | 3 | ||
| Kontak bantu | TIDAK/NC | ||
| Arus tahan waktu singkat (A) | 10S | 256 | |
| Nilai arus kerja (A) | 380V | AC-3 | 32 |
| AC-4 | 12 | ||
| 660V | AC-3 | 21 | |
| AC-4 | 7.5 | ||
| Kapasitas AC-3 fase 3 motor sangkar tupai (AC-3) KW |
220V | 7.5 | |
| 380V | 15 | ||
| 660V | 18.5 | ||
| Frekuensi operasi (kali/jam) | kehidupan listrik | AC-3 | 600 |
| AC-4 | 300 | ||
| Kehidupan mekanis | 3600 | ||
| Kehidupan listrik (10000/kali) | AC-3 | 80 | |
| AC-4 | 20 | ||
| Kehidupan mekanis (10000/kali) | 800 | ||
| Jenis sekering yang dilengkapi: | RT16-50 | ||
| Tegangan suplai kontrol terukur Us (V) | 50/60Hz | 12~480 | |
| Jangkauan operasi | Menarik | (85%~110%) Kami +40℃ | |
| Melepaskan | (20%~75%)Kami -5℃ | ||
| Daya rata-rata koil AC (VA) | Awal | 110 | |
| Penyimpanan | 11 | ||
| Kelas efisiensi daya | kelas 3 | ||
| Kehilangan termal (W) | 3~4 | ||
| Waktu aktuasi (md) | Menutup | 12~25 | |
| Merusak | 5~20 | ||
| Kabel sirkuit utama | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 2.5～10 |
| 2 batang | 2.5～10 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1～10 | |
| 2 batang | 1.5～6 | ||
| Kawat keras () | 1 tongkat | 1.5～10 | |
| 2 batang | 2.5～10 | ||
| Ukuran sekrup pengencang: | M4 | ||
| Torsi pengencang pengencang (Nm) | 1.2 | ||
| Kontrol loop kabel | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1～4 |
| 2 batang | 1～4 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1～4 | |
| 2 batang | 1～2,5 | ||
| Kawat keras () | 1 tongkat | 1～4 | |
| 2 batang | 1～4 | ||
| Ukuran sekrup pengencang: | M3.5 | ||
| Torsi pengencang pengencang (Nm) | 0.8 |
||
Dimensi instalasi:
| Maks | B maks | C maks | sebuah | B | ∅. |
| 57 | 86 | 100 | 40 | 48 | 4,5 |
