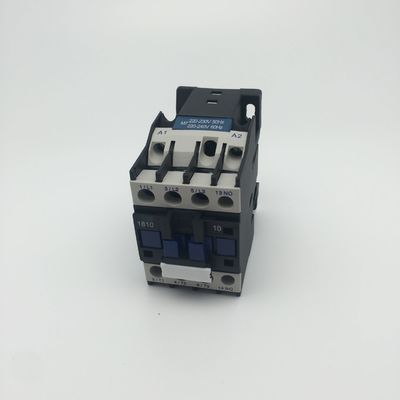

Keamanan Tinggi 220V NO + NC Kontaktor AC Tahan Lama Dalam 20A 50 A 110amp
Aplikasi:
Kontaktor AC seri SC (selanjutnya disebut kontaktor) cocok untuk digunakan di sirkuit hingga tegangan pengenal 690V AC 50 HZ atau 60 HZ, arus pengenal hingga 95A, untuk membuat, memutus, sering memulai & mengendalikan motor AC.Dikombinasikan dengan relai termal, ini menjadi starter elektromagnetik untuk melindungi sirkuit kelebihan beban.
Kontaktor seri ini sesuai dengan GB 14048, IEC60947-4-1
Model dan Implikasi:
Parameter utama dan Kinerja Teknis:
| Jenis | SC80 | SC95 | ||
| Nilai arus pemanasan (A) | 110 | 110 | ||
| Tegangan isolasi terukur (V) | 690 | 690 | ||
| Tegangan tahan benturan terukur (KV) | 6 | 6 | ||
| Kapasitas pembuatan yang dinilai | 10le | 10le | ||
| Kapasitas pemutusan terukur | 8le | 8le | ||
| Polandia | 3 | 3 | ||
| Kontak bantu | TIDAK + NC | TIDAK + NC | ||
| Arus tahan waktu singkat (A) | 10S | 640 | 760 | |
| Nilai arus kerja (A) | 380V | AC-3 | 80 | 95 |
| AC-4 | 37 | 44 | ||
| 660V | AC-3 | 49 | 49 | |
| AC-4 | 17.3 | 21.3 | ||
| Kapasitas AC-3 fase 3 motor sangkar tupai (AC-3) KW |
220V | 22 | 25 | |
| 380V | 37 | 45 | ||
| 660V | 45 | 45 | ||
| Frekuensi operasi (kali/jam) | Kehidupan listrik | AC-3 | 600 | 600 |
| AC-4 | 300 | 300 | ||
| Kehidupan mekanis | 3600 | 3600 | ||
| Kehidupan listrik (10000/kali) | AC-3 | 60 | 60 | |
| AC-4 | 10 | 10 | ||
| Kehidupan mekanis (10000/kali) | 600 | 600 | ||
| Jenis sekering yang dilengkapi: | RT16-100 | RT16-125 | ||
| Tegangan suplai kontrol terukur Us(V) | 50/60Hz | 12~480 | 12~480 | |
| Jangkauan operasi | Menarik | (85%~110%) Kami +40℃ | (85%~110%) Kami +40℃ | |
| Melepaskan | (20%~75%)Kami -5℃ | (20%~75%)Kami -5℃ | ||
| Daya rata-rata koil AC (VA) | Awal | 200 | 200 | |
| Penyimpanan | 20 | 20 | ||
| Kelas efisiensi daya | kelas 3 | kelas 3 | ||
| Kehilangan termal (W) | 6~10 | 6~10 | ||
| Waktu aktuasi (md) | Menutup | 20~35 | 20~35 | |
| Merusak | 8~20 | 8~20 | ||
| Kabel sirkuit utama | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 4～50 | 4～50 |
| 2 batang |
4～25 |
4～25 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 4～50 | 4～50 | |
| 2 batang |
4～16 |
4～16 | ||
| Kawat keras (㎟) | 1 tongkat | 4～50 | 4～50 | |
| 2 batang |
4～25 |
4～25 | ||
| Ukuran sekrup pengencang: | M10 | M10 | ||
| Torsi pengencang pengencang (Nm) | 4.0 | 4.0 | ||
| Kontrol loop kabel | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1～4 | 1～4 |
| 2 batang | 1～4 | 1～4 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1～4 | 1～4 | |
| 2 batang | 1～2,5 | 1～2,5 | ||
| Kawat keras (㎟) | 1 tongkat | 1～4 | 1～4 | |
| 2 batang | 1～4 | 1～4 | ||
| Ukuran sekrup pengencang: | M3.5 | M3.5 | ||
| Torsi pengencang pengencang (Nm) | 0.8 | 0.8 |
||
Kondisi kerja dan Instalasi:
Suhu udara sekitar: -5℃--+40℃ dan rata-rata tidak lebih dari +35℃ dalam waktu 24 jam;
Ketinggian: 2000m;
Kondisi udara: ketika suhu tertinggi +40 , kelembaban relatif udara tidak hingga 50%, tetapi kelembaban yang lebih tinggi diperbolehkan pada suhu yang lebih rendah.Seperti, kelembaban 90% pada 20℃.Embun kondensat harus dipertimbangkan ketika pada suhu yang lebih rendah;
Tingkat polusi: Kelas 3
Kategori instalasi: III
Tingkat perlindungan: IP20
Kondisi pemasangan: sudut kemiringan antara sisi pemasangan dan sisi vertikal tidak boleh lebih dari ±5℃
Benturan dan getaran: kontaktor harus dipasang dan dioperasikan dalam keadaan tidak ada guncangan, benturan, dan getaran yang jelas.
Karakteristik struktur:
Itu dapat dipasang dengan blok kontak tambahan, relai waktu dan blok kontak terbatas saat ini, dan relai termal, kemudian menjadi produk turunan lainnya;
Kontaktor seri ini memiliki volume kecil, ringan, kehilangan daya lebih sedikit, umur panjang dan aman dan andal, dll;
Kontaktor dapat dilengkapi dengan kontak bantu 1NO atau kontak bantu 1NC (kurang dari 32A), dan kontak bantu 1NO + kontak bantu 1NC (lebih dari 40A).Selain itu, dapat dilengkapi dengan blok kontaktor bantu F4 (2 blok atau 4 blok);

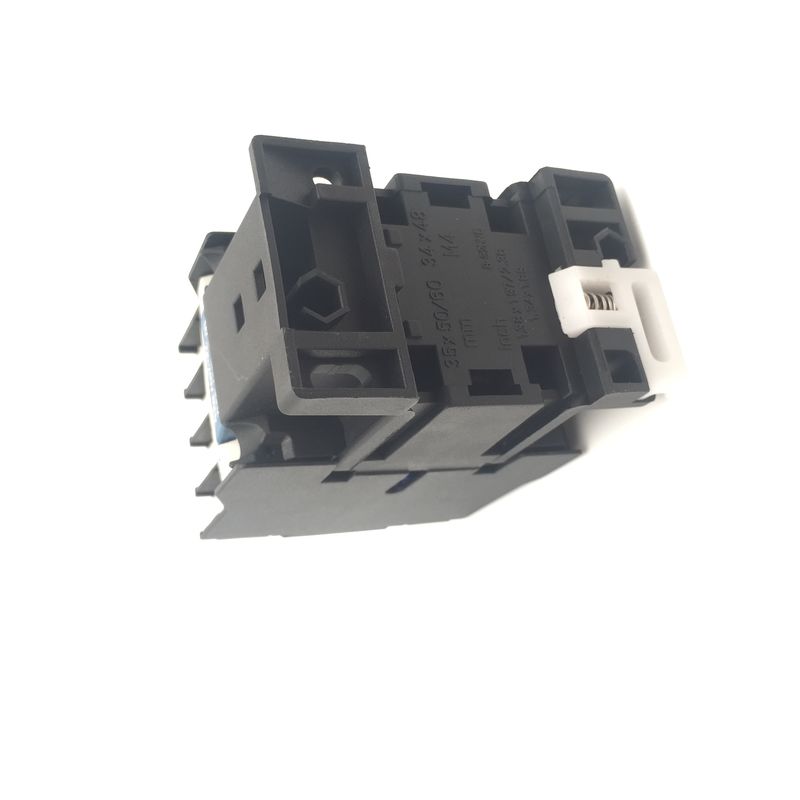

Selain menggunakan sekrup untuk memasang, kontaktor dapat dikencangkan dengan rel pemasangan standar 35mm (sc09~95) dan rel pemasangan standar 75mm (SC40~95)
Dimensi instalasi:
| Maks | B maks | C maks | A | B | ∅ |
| 87 | 129 | 127 | 40 | 100/110 | 6.5 |
