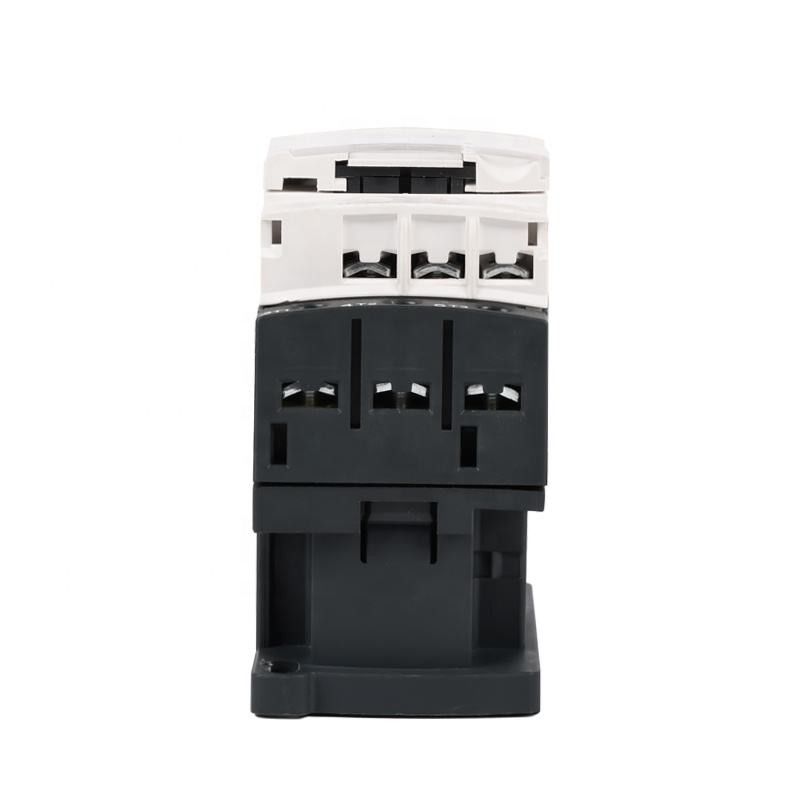

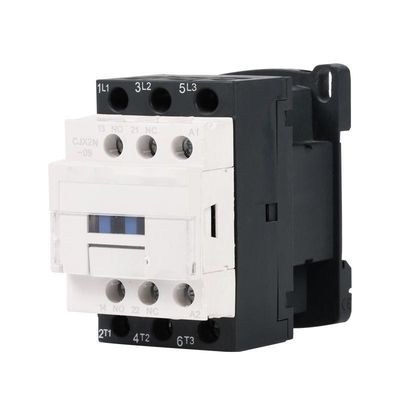

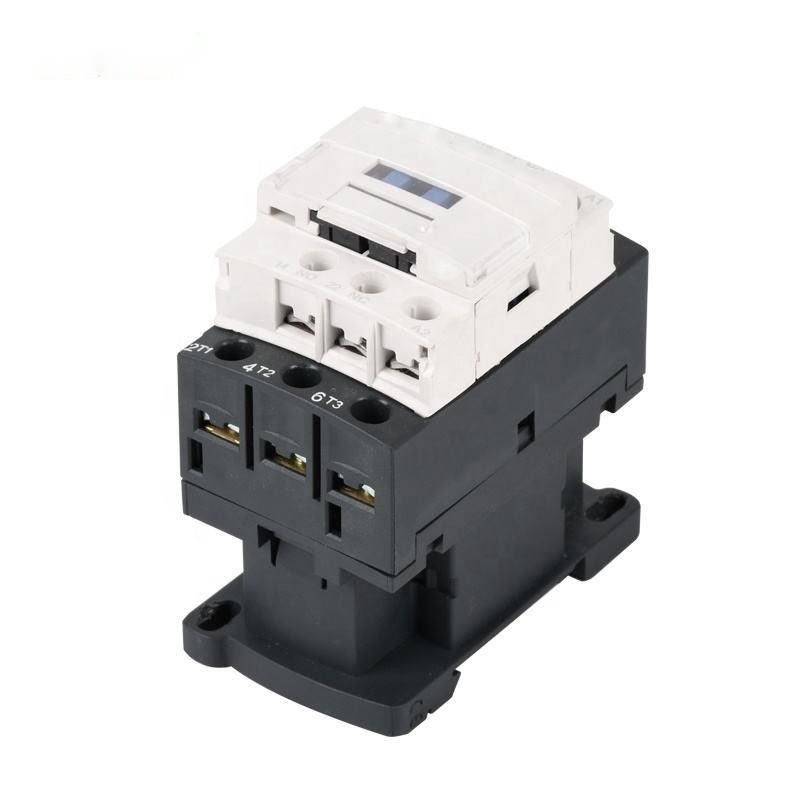

Kontaktor Magnetik 3P+NO+NC D18 32A AC 220V 380V Motor Starter Kontaktor
Aplikasi:
Kontaktor AC seri SC1 cocok untuk digunakan di sirkuit tegangan pengenal hingga 660V AC 50Hz atau 60Hz, arus pengenal hingga
95A, untuk membuat, memutus, sering memulai & mengendalikan motor AC.Dikombinasikan dengan blok kontak tambahan, waktu tunda
& perangkat interlocking mesin dll, itu menjadi kontaktor penundaan, kontaktor interlocking mekanis, starter delta bintang.Dengan
relai termal, digabungkan ke dalam starter elektromagnetik.Kontaktor diproduksi menurut IEC 60947-4.
Parameter utama dan Performa Teknis:
Jenis | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
Nilai pemanasan saat ini (A) | 20 | 20 | 25 | 32 | 40 | ||
Nilai tegangan insulasi (V) | 690 | ||||||
Nilai dampak menahan tegangan (KV) | 6 | ||||||
Kapasitas pembuatan terukur | 10le | ||||||
Dinilai melanggar kapasitas | 8le | ||||||
Polandia | 3 | ||||||
Kontak bantu | 1NO + 1NC | ||||||
Menahan arus waktu singkat (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
AC-3 Dinilai bekerja saat ini (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
380V/400V | 9 | 12 | 18 | 25 | 32 | ||
660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
Kapasitas AC-3 fase 3 motor sangkar tupai (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
Frekuensi operasi (kali/jam) | Kehidupan listrik | 1200 | 600 | ||||
Kehidupan mekanis | 3600 | ||||||
Kehidupan listrik AC-3 (10000/kali) | 100 | 100 | 100 | 100 | 80 | ||
Kehidupan mekanik (10000/kali) | 1000 | 1000 | 1000 | 1000 | 800 | ||
Jenis sekering yang dilengkapi | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
Tegangan suplai kontrol terukur Us(V) | 50/60Hz | 12~480 | |||||
Jangkauan operasi | Menarik | (85%~110%)Kami +40℃ | |||||
Melepaskan | (20%~75%)Us -5℃ | ||||||
Daya rata-rata koil ac (VA) | Awal | 70 | 110 | ||||
Penyimpanan | 8 | 11 | |||||
Kelas efisiensi daya | kelas 3 | ||||||
Kerugian termal (W) | 2~3 | 3~4 | |||||
Waktu aktuasi (ms) | Menutup | 12~35 | |||||
Merusak | 5~20 | ||||||
Kabel sirkuit utama | kabel fleksibel tanpa dingin menekan terminal (㎟) |
1 batang | 1~4 | 1~4 | 1,5~6 | 1,5~10 | 2.5~10 |
2 batang | 1~4 | 1~4 | 1,5~6 | 1,5~6 | 2.5~10 | ||
kabel fleksibel dengan dingin menekan terminal (㎟) |
1 batang | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
2 batang | 1~2,5 | 1~2,5 | 1~4 | 1~4 | 1,5~6 | ||
Kawat keras (㎟) | 1 batang | 1~4 | 1~4 | 1,5~6 | 1,5~6 | 1,5~10 | |
2 batang | 1~4 | 1~4 | 1,5~6 | 1,5~6 | 2.5~10 | ||
Ukuran sekrup pengencang | M3.5 | M4 | |||||
Torsi pengencang pengencangan (Nm) | 0,8 | 1.2 | |||||
Mengontrol kabel loop | kabel fleksibel tanpa dingin menekan terminal (㎟) |
1 batang | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
2 batang | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
kabel fleksibel dengan dingin menekan terminal (㎟) |
1 batang | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 batang | 1~2,5 | 1~2,5 | 1~2,5 | 1~2,5 | 1~2,5 | ||
Kawat keras (㎟) | 1 batang | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 batang | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
Ukuran sekrup pengencang | M3.5 | ||||||
Torsi pengencang pengencangan (Nm) | 0,8 |
Dimensi instalasi:
Jenis | Maks | B maks | C maks | sebuah | b | ∅ |
SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
