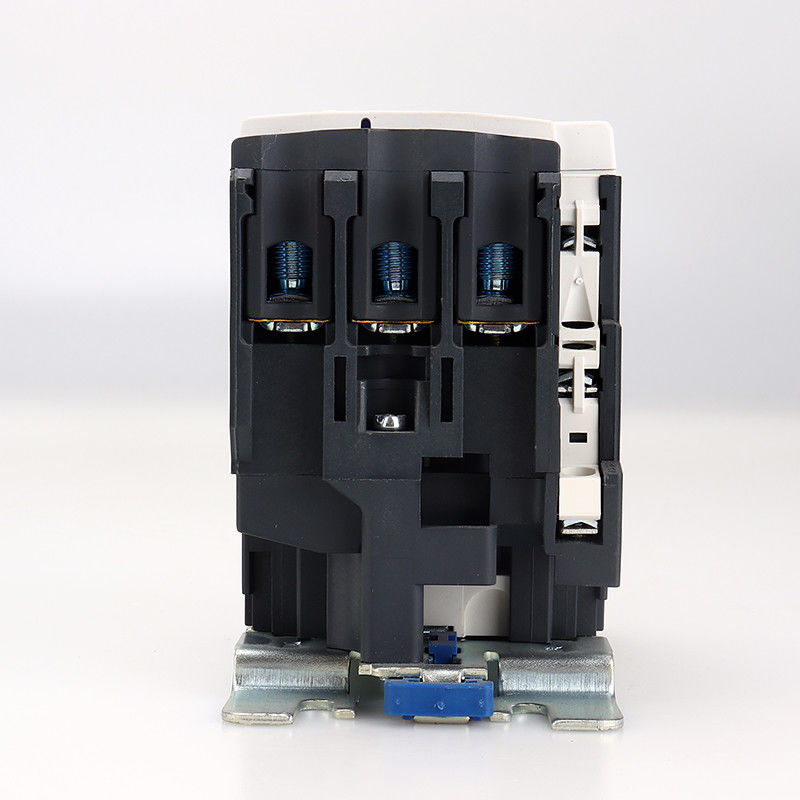

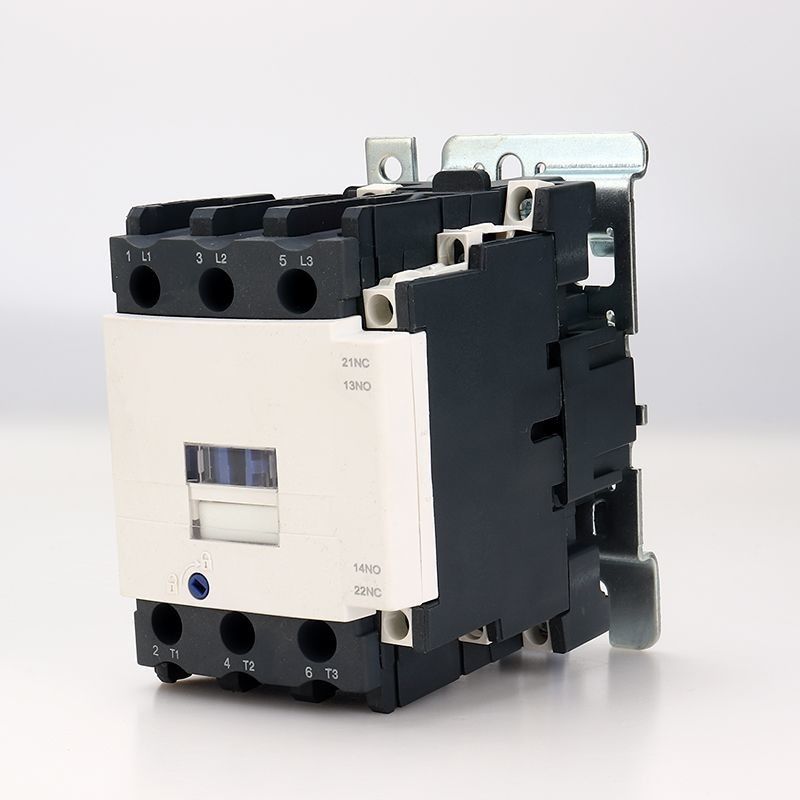

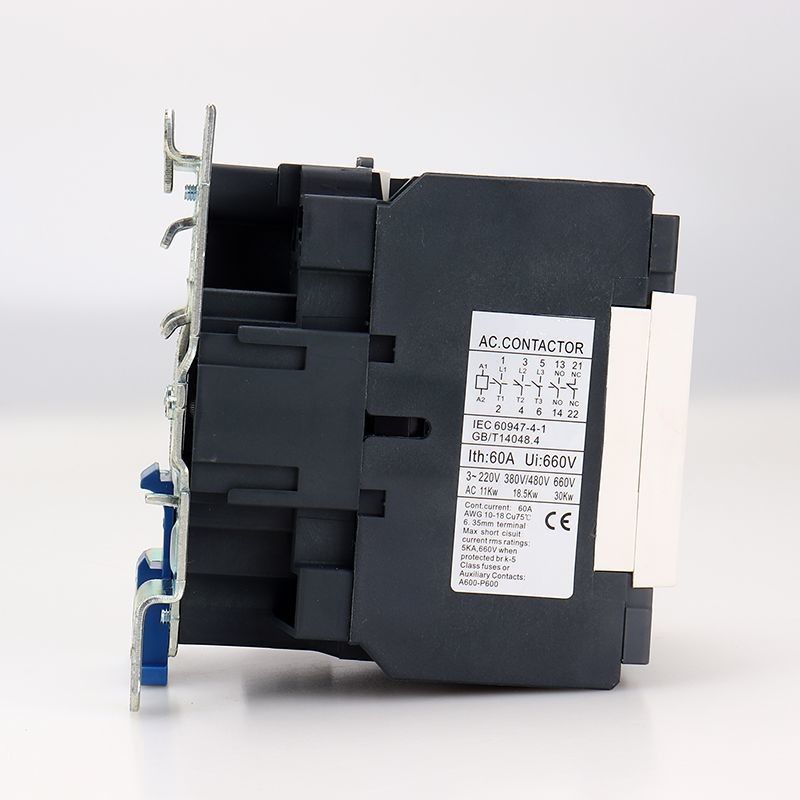

Kontaktor 3 Tiang 60 Amp Nilai Tegangan 660V Coil Voltage 220V 380vac 1 NO Atau 1 NC
Umum:
Nama Produk: |
Kontaktor Magnetik AC |
Model: |
Seri SC1 |
Tempat asal |
Wenzhou, Cina |
Nama merk |
YOKG |
Nilai tegangan: |
AC 230V-690V |
Frekuensi yang dinilai: |
50Hz/60Hz |
Jumlah tiang: |
3P+TIDAK/NC |
Nilai saat ini: |
09A 12A 18A 20A 25A 32A 40A 50A 63A 80A 95A |
Standar Eksekutif: |
IEC 60947-4 |
Instalasi: |

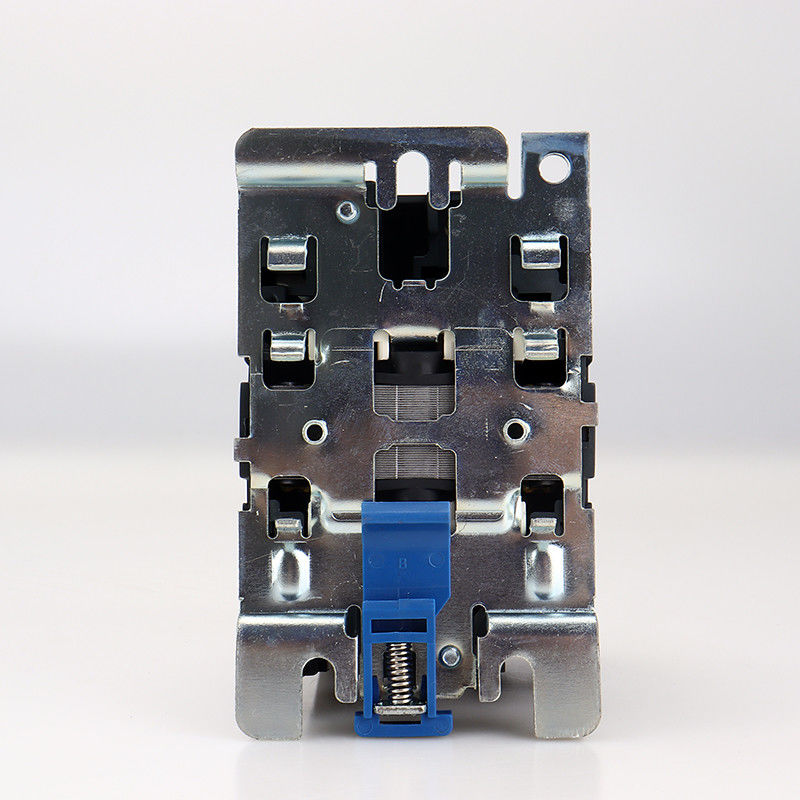

Pemasangan rel / sekrup din |
Aplikasi |
Kontrol Motor AC |
Parameter utama dan Kinerja Teknis:
Jenis | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
Nilai arus pemanasan (A) | 50 | 60 | 80 | 110 | 110 | ||
Tegangan isolasi terukur (V) | 690 | ||||||
Tegangan tahan benturan terukur (KV) | 6 | ||||||
Kapasitas pembuatan yang dinilai | 10le | ||||||
Kapasitas pemutusan terukur | 8le | ||||||
Polandia | 3 | ||||||
Kontak bantu | 1NO + 1NC | ||||||
Arus tahan waktu singkat (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
AC-3 Nilai arus kerja (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
380V / 400V | 40 | 50 | 65 | 80 | 95 | ||
660V/690V | 34 | 39 | 42 | 49 | 49 | ||
Kapasitas AC-3 fase 3 motor sangkar tupai (AC-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
380V / 400V | 18.5 | 22 | 30 | 37 | 45 | ||
660V/690V | 30 | 33 | 37 | 45 | 45 | ||
Frekuensi operasi (kali/jam) | Kehidupan listrik | 600 | |||||
Kehidupan mekanis | 3600 | ||||||
AC-3 Kehidupan listrik (10000/kali) | 80 | 60 | 60 | 60 | 60 | ||
Kehidupan mekanis (10000/kali) | 800 | 800 | 800 | 600 | 600 | ||
Jenis sekering yang dilengkapi: | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
Tegangan suplai kontrol terukur Us(V) | 50/60Hz | 12~480 | |||||
Jangkauan operasi | Menarik | (85%~110%)Kami +40℃ | |||||
Melepaskan | (20%~75%)Kami -5℃ | ||||||
Daya rata-rata koil AC (VA) | Awal | 200 | |||||
Penyimpanan | 20 | ||||||
Kelas efisiensi daya | kelas 3 | ||||||
Kehilangan termal (W) | 6 10 | ||||||
Waktu aktuasi (md) | Menutup | 20 25 | 20 35 | ||||
Merusak | 8 15 | 8 20 | |||||
Kabel sirkuit utama | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
2 batang | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
2 batang | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
Kawat keras (㎟) | 1 tongkat | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
2 batang | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
Ukuran sekrup pengencang: | M8 | M10 | |||||
Torsi pengencang pengencang (Nm) | 3.5 | 4 | |||||
Kontrol loop kabel | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
2 batang | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 batang | 1~2,5 | 1~2,5 | 1~2,5 | 1~2,5 | 1~2,5 | ||
Kawat keras (㎟) | 1 tongkat | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 batang | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
Ukuran sekrup pengencang: | M3.5 | ||||||
Torsi pengencang pengencang (Nm) | 0.8 |
Penampilan dan Dimensi Instalasi:
Dimensi instalasi:
Jenis | Maks | B maks | C maks | A | B | ∅ |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
