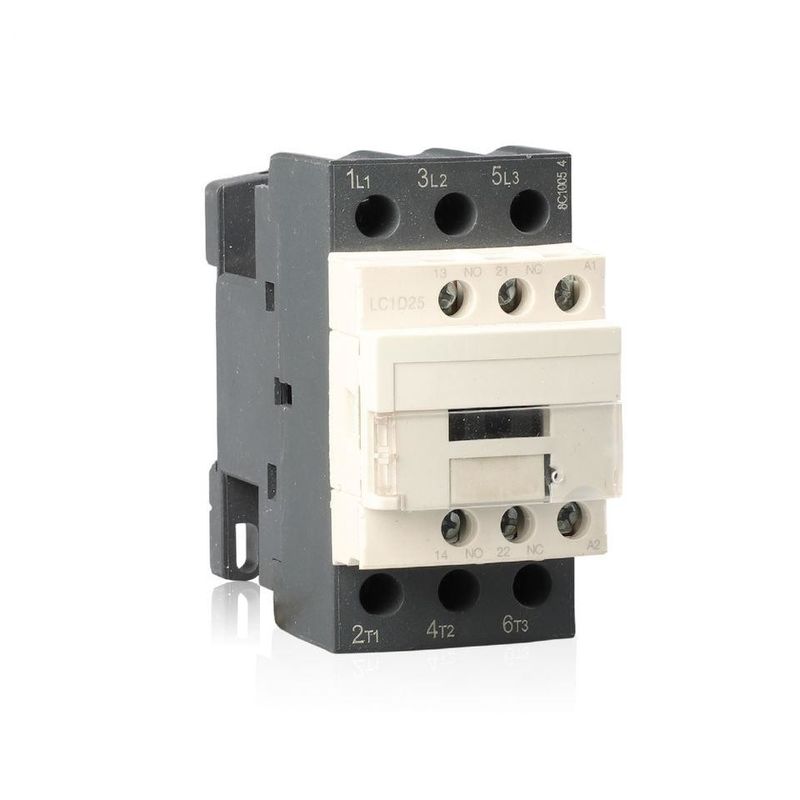

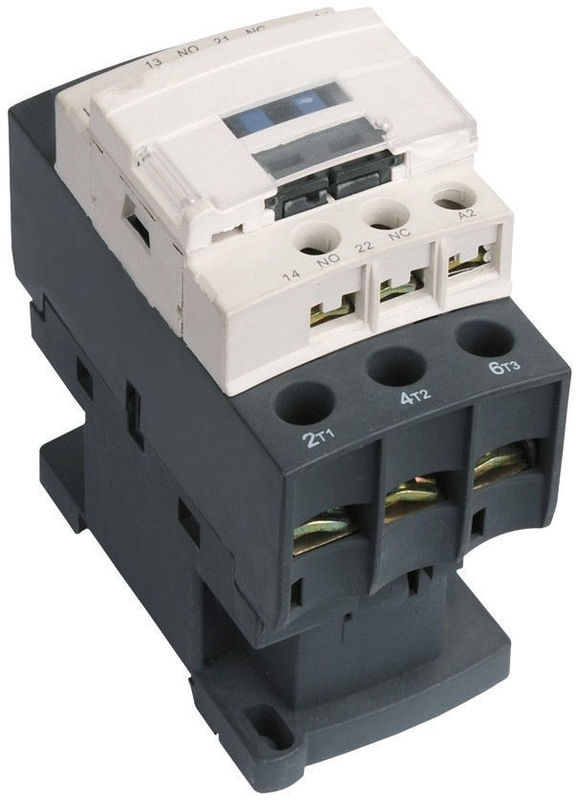

20A Coil Voltage AC220V / 380V Motor Starter Kontaktor 3P + NO + NC Kontaktor Magnetik Ac
Fitur:
Pemasangan rel DIN.
Kontaktor AC cocok untuk membuat dan memutus sirkuit jarak jauh.
Sering memulai dan mengendalikan motor AC.
Model dan Implikasi:
Parameter utama dan Performa Teknis:
| Jenis | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Nilai pemanasan saat ini (A) | 20 | 20 | 25 | 32 | 40 | ||
| Nilai tegangan insulasi (V) | 690 | ||||||
| Nilai dampak menahan tegangan (KV) | 6 | ||||||
| Kapasitas pembuatan terukur | 10le | ||||||
| Dinilai melanggar kapasitas | 8le | ||||||
| Polandia | 3 | ||||||
| Kontak bantu | 1NO + 1NC | ||||||
| Menahan arus waktu singkat (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Dinilai bekerja saat ini (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| Kapasitas AC-3 fase 3 motor sangkar tupai (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Frekuensi operasi (kali/jam) | Kehidupan listrik | 1200 | 600 | ||||
| Kehidupan mekanis | 3600 | ||||||
| Kehidupan listrik AC-3 (10000/kali) | 100 | 100 | 100 | 100 | 80 | ||
| Kehidupan mekanik (10000/kali) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Jenis sekering yang dilengkapi | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Tegangan suplai kontrol terukur Us(V) | 50/60Hz | 12～480 | |||||
| Jangkauan operasi | Menarik | (85%～110%)Kami +40℃ | |||||
| Melepaskan | (20%～75%)Us -5℃ | ||||||
| Daya rata-rata koil ac (VA) | Awal | 70 | 110 | ||||
| Penyimpanan | 8 | 11 | |||||
| Kelas efisiensi daya | kelas 3 | ||||||
| Kerugian termal (W) | 2～3 | 3～4 | |||||
| Waktu aktuasi (ms) | Menutup | 12～35 | |||||
| Merusak | 5～20 | ||||||
| Kabel sirkuit utama | kabel fleksibel tanpa dingin menekan terminal (㎟) |
1 batang | 1～4 | 1～4 | 1,5～6 | 1,5～10 | 2.5～10 |
| 2 batang | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2.5～10 | ||
| kabel fleksibel dengan dingin menekan terminal (㎟) |
1 batang | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 2 batang | 1～2,5 | 1～2,5 | 1～4 | 1～4 | 1,5～6 | ||
| Kawat keras (㎟) | 1 batang | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 1,5～10 | |
| 2 batang | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2.5～10 | ||
| Ukuran sekrup pengencang | M3.5 | M4 | |||||
| Torsi pengencang pengencangan (Nm) | 0,8 | 1.2 | |||||
| Mengontrol kabel loop | kabel fleksibel tanpa dingin menekan terminal (㎟) |
1 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| kabel fleksibel dengan dingin menekan terminal (㎟) |
1 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 batang | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Kawat keras (㎟) | 1 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Ukuran sekrup pengencang | M3.5 | ||||||
| Torsi pengencang pengencangan (Nm) | 0,8 | ||||||
Penampilan dan Dimensi Pemasangan:
Dimensi instalasi:
| Jenis | Maks | B maks | C maks | sebuah | b | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
FAQ:
1. Berapa lama untuk mendapatkan balasan setelah mengirim pertanyaan?
Kami akan membalas dalam waktu 24 jam, bahkan di akhir pekan atau hari libur.
2. Apakah paket OEM/ODM tersedia?
Ya, paket OEM/ODM dipersilakan.Kami profesional dalam pekerjaan OEM / ODM.
3. Apakah Anda menawarkan sampel jika kami ingin menguji?
Ya.Kami pikir sampel sangat penting untuk pesanan massal.Kami dapat mengirimkan sampel.
4. Dapatkah saya mengunjungi pabrik Anda sebelum memesan?
J: Selamat datang!Alamat pabrik kami: Kota Yueqing, Wenzhou, Zhejiang, Cina
5. Jika saya ingin melepaskan pesanan, apa metode pembayaran yang Anda terima?
J: Kami menerima T/T, Western union, L/C, dll.
