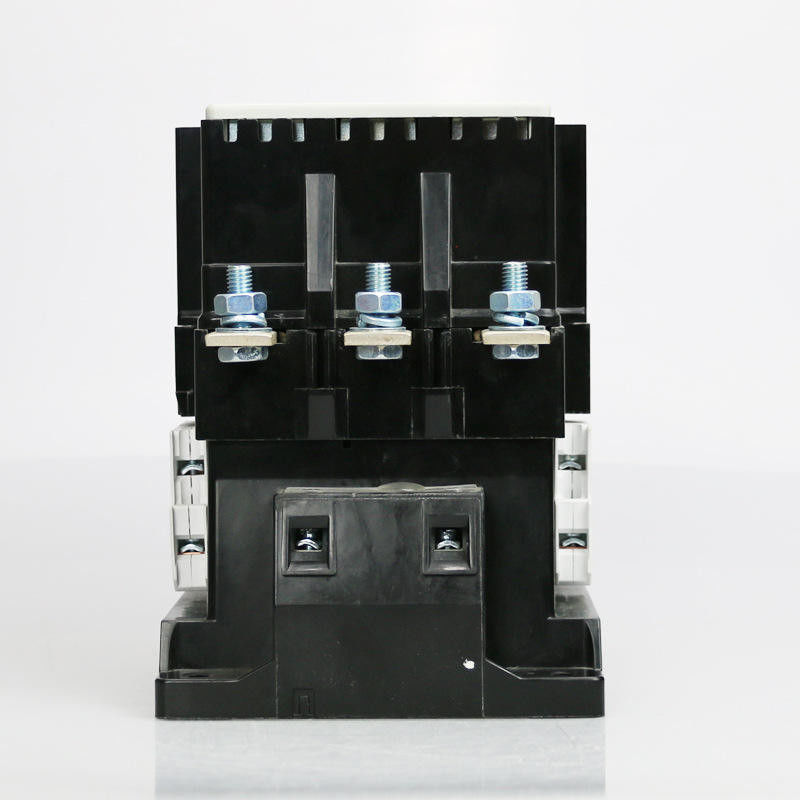

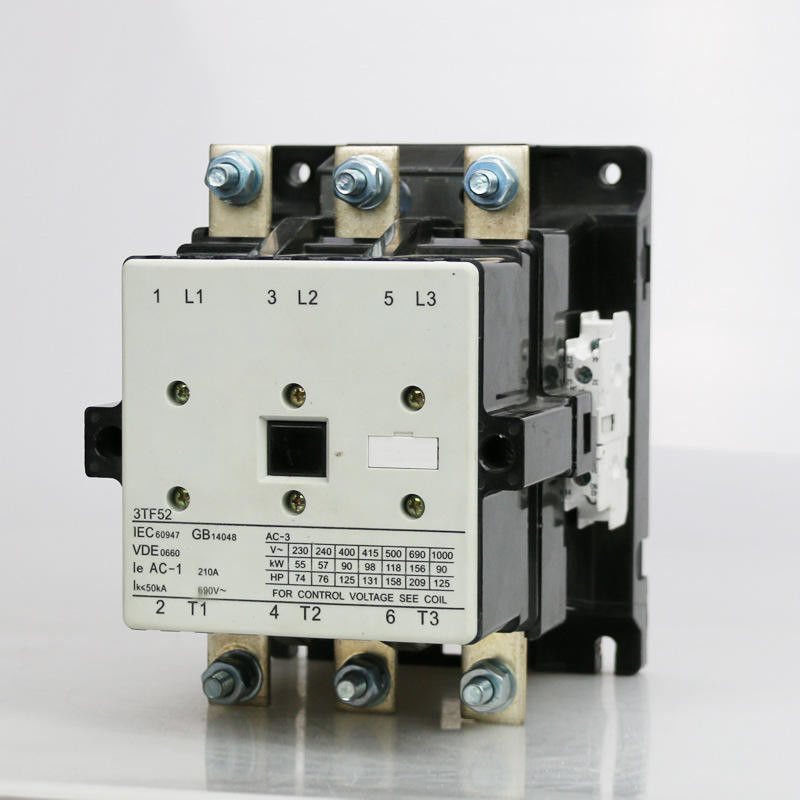

Magnetic 3TF Series 3P AC kontaktor 24V 120V 240V 480V 220V 3TF52
Aplikasi:
Kontaktor daya 3TF cocok untuk mengganti dan mengendalikan motor sangkar tupai dan cincin selip serta beban AC lainnya,
seperti solenoida, kapasitor, beban penerangan, beban pemanas dan beban transformator.
Standar:
Kontaktor sesuai dengan IS/IEC 60947-4-1.Mereka juga membawa tanda CE.
Pengumpan terkoordinasi:
Kontaktor dan bi-relai telah diuji untuk koordinasi tipe-2 pada Iq = 50kA, 415V AC, 50Hz sesuai IS/IEC 60947-4-1, untuk keduanya
pelindung sekering serta pengumpan motor tanpa sekering.
Parameter utama dan Kinerja Teknis:
Jenis | STF52 | STF53 | STF54 | STF55 | STF56 | STF57 | ||
Nilai arus pemanasan (A) | 210 | 210 | 300 | 300 | 400 | 550 | ||
Tegangan isolasi terukur (V) | 690 | |||||||
Tegangan tahan benturan terukur (KV) | 6 | |||||||
Kapasitas pembuatan yang dinilai | 10le | |||||||
Kapasitas pemutusan terukur | 8le | |||||||
Polandia | 3 | |||||||
Kontak bantu | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
Arus tahan waktu singkat (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Nilai arus kerja (A) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
Daya motor terkendali (KW) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
Frekuensi operasi (kali/jam) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
Kehidupan listrik (10000/kali) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
Kehidupan mekanis (10000/kali) | 600 | 600 | 600 | 600 | 600 | 600 | ||
Menarik toleransi tegangan kerja Coil (AC) | (85%~110%)Kami +40℃ | |||||||
Menarik konsumsi daya Coil | Menjaga (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
Penjemputan (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
Kontak bantu arus termal konvensional (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
Tegangan insulasi pengenal kontak tambahan (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
Kontak bantu dinilai arus kerja (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 |
Kondisi kerja dan Instalasi:
* Suhu udara sekitar: -5℃--+40℃ dan rata-rata tidak lebih dari +35℃ dalam 24 jam;
* Ketinggian: 2000m;
* Kondisi udara: ketika suhu tertinggi adalah +40℃, kelembaban relatif udara tidak sampai 50%, tetapi kelembaban yang lebih tinggi diperbolehkan pada suhu yang lebih rendah.Seperti, kelembaban 90% pada 20℃.Embun kondensat harus dipertimbangkan ketika pada suhu yang lebih rendah;
* Tingkat polusi: Kelas 3
* Kategori instalasi: III
* Tingkat perlindungan: IP20
* Kondisi pemasangan: sudut kemiringan antara sisi pemasangan dan sisi vertikal tidak boleh lebih dari ±5℃
* Benturan dan getaran: kontaktor harus dipasang dan dioperasikan dalam keadaan tidak ada guncangan, benturan, dan getaran yang jelas.
Penampilan dan Dimensi Instalasi:
Dimensi instalasi:
Jenis | Maks | B maks | C maks | sebuah | b | |
SFC52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
SFC53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
SFC54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
SFC55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
SFC56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
SFC57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
