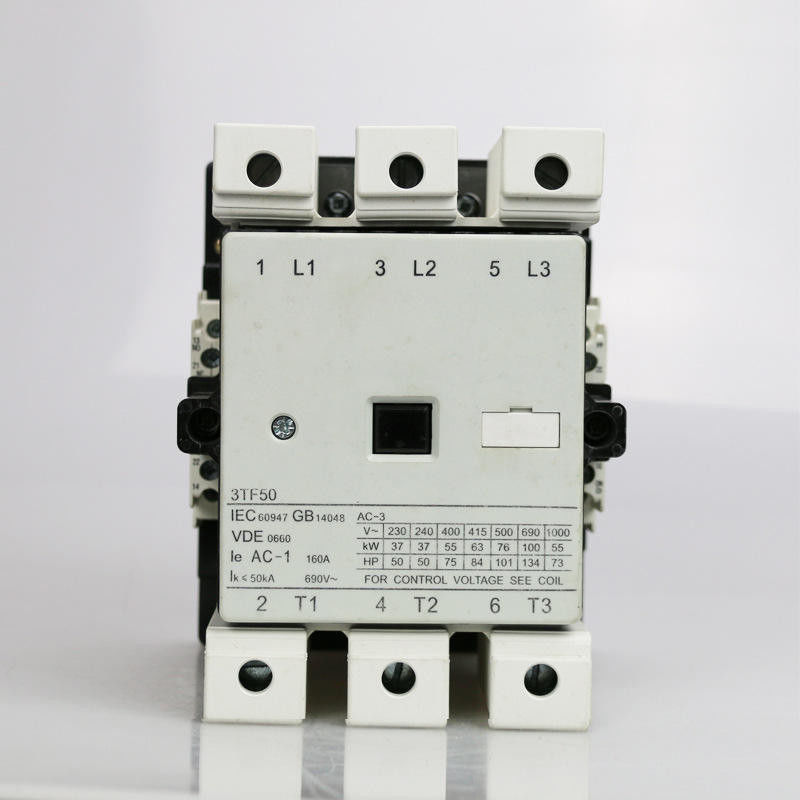

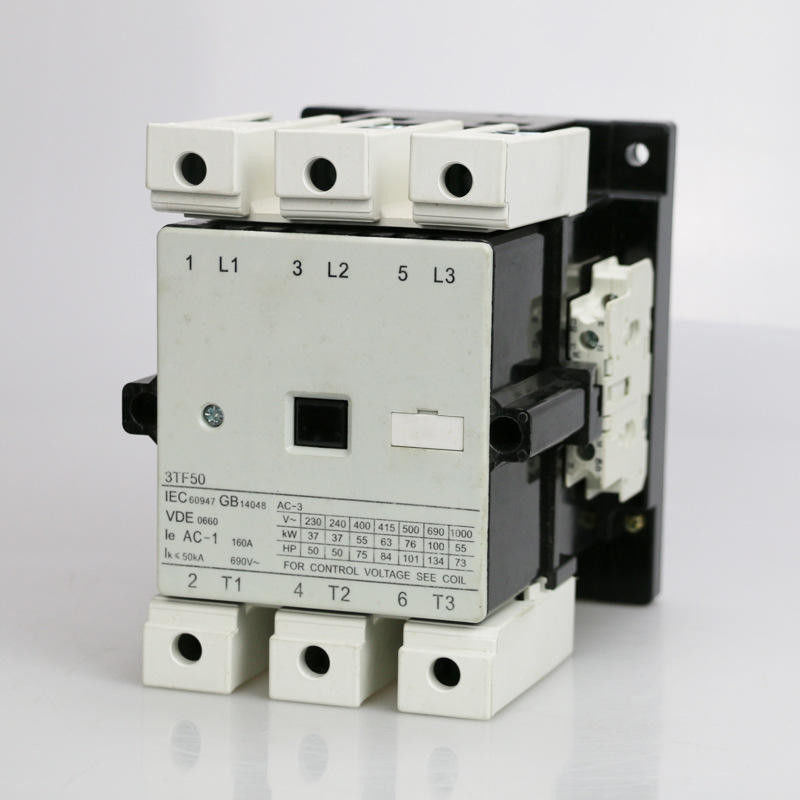

2NO 2NC TF50 100A 3P AC Kontaktor Listrik 220V 380V 110V
Aplikasi:
Kontaktor AC seri SFC (selanjutnya disebut kontaktor) cocok untuk digunakan di sirkuit hingga tegangan pengenal 690V AC 50 HZ atau 60 HZ, tegangan isolasi pengenal 690V, dan arus pengenal dari 9A hingga 475A pada tegangan kerja pengenal 380V di Jenis aplikasi AC-3, dan digunakan untuk koneksi jarak jauh dan pemutusan sirkuit.Kontaktor cocok untuk start dan kontrol motor AC yang sering.
Kontaktor seri ini sesuai dengan GB 14048, IEC60947-4-1
Kontak bantu diatur paling banyak 2NO+2NC.Ini digunakan koneksi penguncian fleksibel antara dukungan kontak dan inti.
Semua produk seri dapat dipasang dengan sekrup, kontaktor le≤32A juga dengan rel pemasangan.
Parameter utama dan Kinerja Teknis:
| Jenis | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| Nilai arus pemanasan (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Tegangan isolasi terukur (V) | 690 | |||||||
| Tegangan tahan benturan terukur (KV) | 6 | |||||||
| Kapasitas pembuatan yang dinilai | 10le | |||||||
| Kapasitas pemutusan terukur | 8le | |||||||
| Polandia | 3 | |||||||
| Kontak bantu | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Arus tahan waktu singkat (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Nilai arus kerja (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Daya motor terkendali (KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| Frekuensi operasi (kali/jam) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Kehidupan listrik (10000/kali) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Kehidupan mekanis (10000/kali) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Menarik toleransi tegangan kerja Coil (AC) | (85%～110%)Kami +40℃ | |||||||
| Menarik konsumsi daya Coil | Menjaga (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| Penjemputan (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Kontak bantu arus termal konvensional (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Tegangan insulasi pengenal kontak tambahan (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Kontak bantu dinilai arus kerja (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Karakteristik struktur:
* Desain keamanan terhadap sengatan listrik, lebih aman dan andal
* Fitur volume kecil, ringan, ruang lengkung tertutup, jarak lengkung listrik kecil
* Konstruksi pemadam busur baru, abrasi kontak kecil, dengan masa pakai listrik yang panjang
* Pengoperasian magnet yang banyak keunggulannya seperti keandalan yang baik, tahan benturan, kelelahan dan sebagainya keuntungan yang signifikan
* Kontak memiliki dua pasang kontak bantu buka dan tutup normal, selain itu, dapat dipasang lebih banyak kontak bantu
* Kecuali dikencangkan dengan sekrup, kontaktor dapat dikencangkan dengan rel pemasangan standar sepanjang 35mm
Penampilan dan Dimensi Instalasi:
Dimensi instalasi:
| Jenis | Maks | B maks | C maks | sebuah | b | |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
