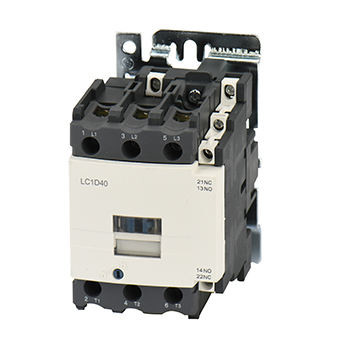

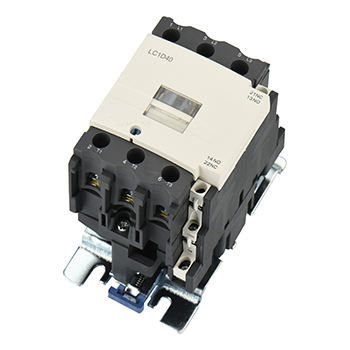

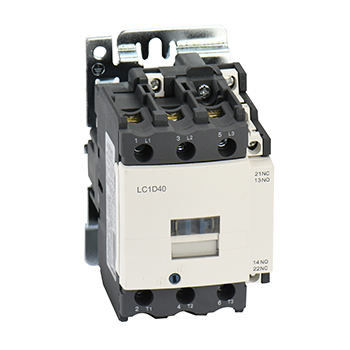

LC1D Series 40A 220v 1NO + 1NC Telemecanique Contactor Dengan Fungsi Diagram Pengkabelan
Umum:
Instalasi: Instalasi rel / sekrup Din
Sertifikasi: CE, CB, TUV
Standar: IEC 60947-1, IEC 60947-4-1
Suhu sekitar: -5℃~+40℃
Kapasitas kabel (mm):1,5-35
Frekuensi:50/60Hz
Ketinggian:2000m
Tingkat pencemaran:Kelas 3
Kategori instalasi:AKU AKU AKU
Gelar perlindungan:IP20
Fitur:
1.Kontaktor AC SC1 ini dengan penutup debu untuk perlindungan dan lebih cantik.
2. Dengan relai termal, itu digabungkan menjadi starter elektromagnetik.
3. Aksesoris set lengkap
4.Auxiliary contact group Atas digantung/digantung samping
5. Kontak bantu tunda waktu
Model dan Implikasi:
Parameter utama dan Kinerja Teknis:
| Jenis | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Nilai arus pemanasan (A) | 50 | 60 | 80 | 110 | 110 | ||
| Tegangan isolasi terukur (V) | 690 | ||||||
| Tegangan tahan benturan terukur (KV) | 6 | ||||||
| Kapasitas pembuatan yang dinilai | 10le | ||||||
| Kapasitas pemutusan terukur | 8le | ||||||
| Polandia | 3 | ||||||
| Kontak bantu | 1NO + 1NC | ||||||
| Arus tahan waktu singkat (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Nilai arus kerja (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V / 400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Kapasitas AC-3 fase 3 motor sangkar tupai (AC-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V / 400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Frekuensi operasi (kali/jam) | Kehidupan listrik | 600 | |||||
| Kehidupan mekanis | 3600 | ||||||
| AC-3 Kehidupan listrik (10000/kali) | 80 | 60 | 60 | 60 | 60 | ||
| Kehidupan mekanis (10000/kali) | 800 | 800 | 800 | 600 | 600 | ||
| Jenis sekering yang dilengkapi: | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Tegangan suplai kontrol terukur Us(V) | 50/60Hz | 12～480 | |||||
| Jangkauan operasi | Menarik | (85%～110%)Kami +40℃ | |||||
| Melepaskan | (20%～75%)Kami -5℃ | ||||||
| Daya rata-rata koil AC (VA) | Awal | 200 | |||||
| Penyimpanan | 20 | ||||||
| Kelas efisiensi daya | kelas 3 | ||||||
| Kehilangan termal (W) | 6 10 | ||||||
| Waktu aktuasi (md) | Menutup | 20 25 | 20 35 | ||||
| Merusak | 8 15 | 8 20 | |||||
| Kabel sirkuit utama | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 |
| 2 batang | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 batang | 2.5～10 | 2.5～10 | 2.5～10 | 4～16 | 4～16 | ||
| Kawat keras (㎟) | 1 tongkat | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 batang | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| Ukuran sekrup pengencang: | M8 | M10 | |||||
| Torsi pengencang pengencang (Nm) | 3.5 | 4 | |||||
| Kontrol loop kabel | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 batang | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Kawat keras (㎟) | 1 tongkat | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Ukuran sekrup pengencang: | M3.5 | ||||||
| Torsi pengencang pengencang (Nm) | 0.8 | ||||||
Penampilan dan Dimensi Instalasi:
Dimensi instalasi:
| Jenis | Maks | B maks | C maks | sebuah | b | |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
FAQ:
Q: Apakah Anda PRODUSEN atau Trader?
A: kami adalah pabrik untuk switching power supply, serta produk lainnya, produk berkualitas tinggi dengan harga yang paling masuk akal.
T: Apa itu LEAD TIME?
A: lead time biasanya 5-20 hari, itu tergantung pada produk dan kuantitas Anda yang tepat.
T: Apakah Anda menerima OEM?
A: Ya, sangat disambut.
