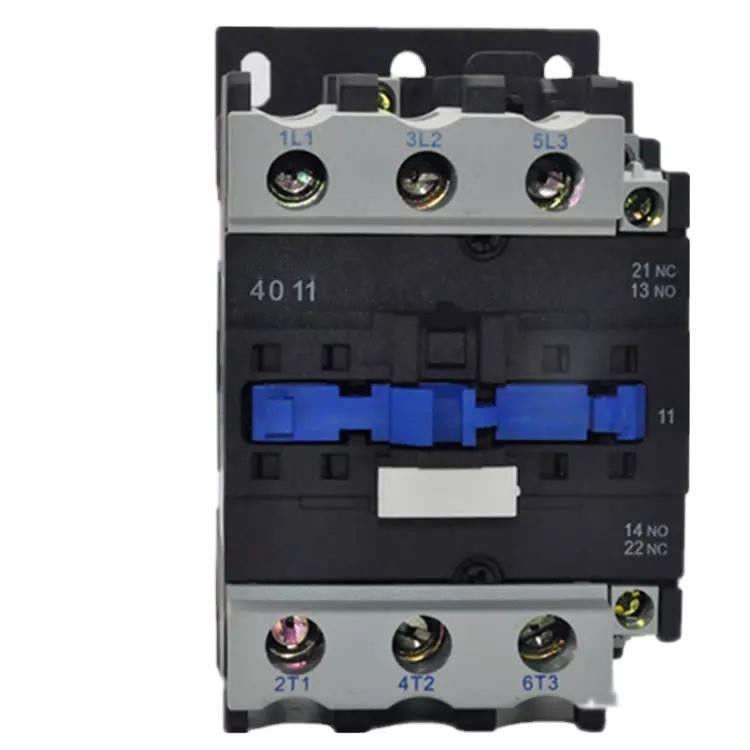

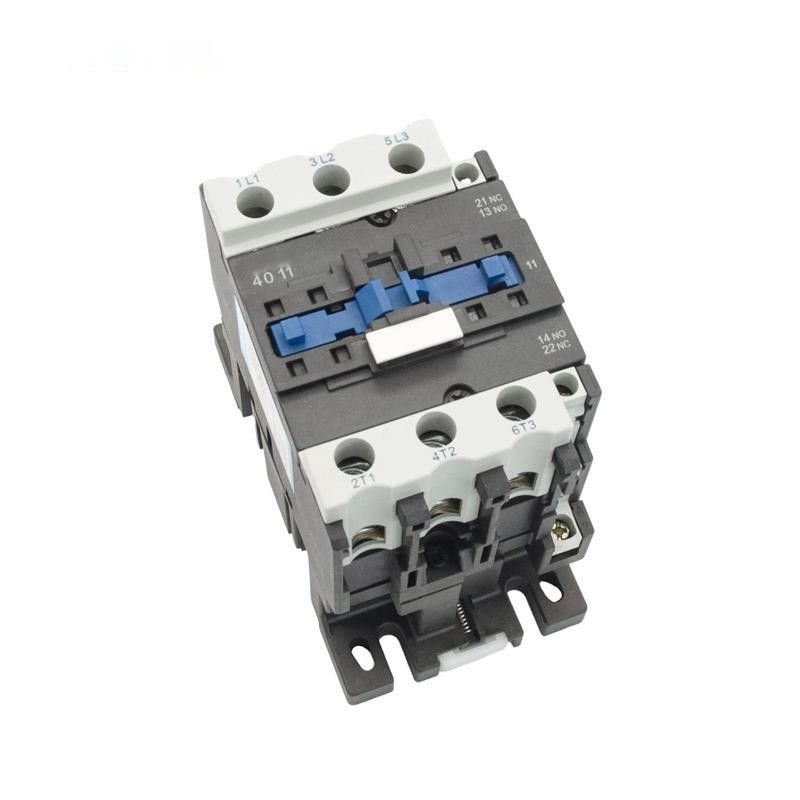

Kontaktor AC CJX2 20A 25A 40A 125A 660V AC LC1-D Saklar Magnetik
Aplikasi:
Kontaktor AC Seri SC cocok untuk digunakan di sirkuit hingga tegangan pengenal 660V AC 50/60Hz, arus pengenal hingga 95A, untuk membuat, memutus, sering memulai & mengendalikan motor AC.Menggabungkan dengan blok kontak bantu, penundaan timer & perangkat interlocking mesin, dll.
Model dan Implikasi:
Parameter utama dan Kinerja Teknis:
| Jenis | SC40 | SC50 | SC65 | ||
| Nilai arus pemanasan (A) | 60 | 80 | 80 | ||
| Tegangan isolasi terukur (V) | 690 | 690 | 690 | ||
| Tegangan tahan benturan terukur (KV) | 6 | 6 | 6 | ||
| Kapasitas pembuatan yang dinilai | 10le | 10le | 10le | ||
| Kapasitas pemutusan terukur | 8le | 8le | 8le | ||
| Polandia | 3 | 3 | 3 | ||
| Kontak bantu | TIDAK + NC | TIDAK + NC | TIDAK + NC | ||
| Arus tahan waktu singkat (A) | 10S | 320 | 400 | 520 | |
| Nilai arus kerja (A) | 380V | AC-3 | 40 | 50 | 65 |
| AC-4 | 18.5 | 24 | 28 | ||
| 660V | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
| Kapasitas AC-3 fase 3 motor sangkar tupai (AC-3) KW |
220V | 11 | 15 | 18.5 | |
| 380V | 18.5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| Frekuensi operasi (kali/jam) | Kehidupan listrik | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| Kehidupan mekanis | 3600 | 3600 | 3600 | ||
| Kehidupan listrik (10000/kali) | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| Kehidupan mekanis (10000/kali) | 800 | 800 | 800 | ||
| Jenis sekering yang dilengkapi: | RT16-63 | RT16-80 | RT16-80 | ||
| Tegangan suplai kontrol terukur Us(V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| Jangkauan operasi | Menarik | (85%~110%) Kami +40℃ | (85%~110%) Kami +40℃ | (85%~110%) Kami +40℃ | |
| Melepaskan | (20%~75%)Kami -5℃ | (20%~75%)Kami -5℃ | (20%~75%)Kami -5℃ | ||
| Daya rata-rata koil AC (VA) | Awal | 200 | 200 | 200 | |
| Penyimpanan | 20 | 20 | 20 | ||
| Kelas efisiensi daya | kelas 3 | kelas 3 | kelas 3 | ||
| Kehilangan termal (W) | 6~10 | 6~10 | 6~10 | ||
| Waktu aktuasi (md) | Menutup | 20~25 | 20~25 | 20~25 | |
| Merusak | 8~15 | 8~15 | 8~15 | ||
| Kabel sirkuit utama | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 2.5～25 | 2.5～25 | 2.5～25 |
| 2 batang | 2.5～16 | 2.5～16 | 2.5～16 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 2.5～25 | 2.5～25 | 2.5～25 | |
| 2 batang | 2.5～10 | 2.5～10 | 2.5～10 | ||
| Kawat keras (㎟) | 1 tongkat | 2.5～25 | 2.5～25 | 2.5～25 | |
| 2 batang | 2.5～16 | 2.5～16 | 2.5～16 | ||
| Ukuran sekrup pengencang: | M8 | M8 | M8 | ||
| Torsi pengencang pengencang (Nm) | 3.5 | 3.5 | 3.5 | ||
| Kontrol loop kabel | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1～4 | 1～4 | 1～4 |
| 2 batang | 1～4 | 1～4 | 1～4 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1～4 | 1～4 | 1～4 | |
| 2 batang | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Kawat keras (㎟) | 1 tongkat | 1～4 | 1～4 | 1～4 | |
| 2 batang | 1～4 | 1～4 | 1～4 | ||
| Ukuran sekrup pengencang: | M3.5 | M3.5 | M3.5 | ||
| Torsi pengencang pengencang (Nm) | 0.8 | 0.8 | 0.8 |
||
Karakteristik struktur:
Aplikasi: Ablok kontak bantu, relai waktu dan blok kontak terbatas arus, dan relai termal, kemudian menjadi produk turunan lainnya;
Karakteristik: volume kecil, ringan, kehilangan daya lebih sedikit, umur panjang dan aman dan andal, dll;
Instalasi: Trel pemasangan standar 35mm (sc09~95) dan rel pemasangan standar 75mm (SC40~95), atau sekrup
Kontaktor dapat dilengkapi dengan kontak bantu 1NO atau kontak bantu 1NC (kurang dari 32A), dan kontak bantu 1NO + kontak bantu 1NC (lebih dari 40A).Selain itu, dapat dilengkapi dengan blok kontaktor bantu F4 (2 blok atau 4 blok);
Dimensi instalasi:
| Maks | B maks | C maks | sebuah | b | |
| 77 | 129 | 116 | 40 | 100/110 | 6.5 |
FAQ:
1. Apakah Anda menyediakan sampel?itu gratis atau tambahan?
Ya, kami dapat menawarkan sampel gratis tergantung pada jenis produk.
2. Bisakah kami mencetak logo/situs web/nama perusahaan kami pada produk?
Ya, OEM dan ODM tersedia
3. Apa lead time untuk pesanan reguler?
7-15 hari untuk jumlah pesanan kurang dari 2000 pcs;Untuk lebih banyak kuantitas, kita bisa bernegosiasi tentang hal itu.
4. Apakah Anda memeriksa produk jadi?
Produk kami 100% inspeksi diri dan pengujian sebelum pengepakan
5. Apa produk utama Anda?
Produk utama kami meliputi cContactors dan pemutus sirkuit.Kami juga memiliki peralatan tegangan rendah lainnya sebagai produk kecil kami.
6. Bagaimana dengan syarat pembayaran?
30% deposit, sisanya pembayaran keseimbangan terhadap salinan B/L.
