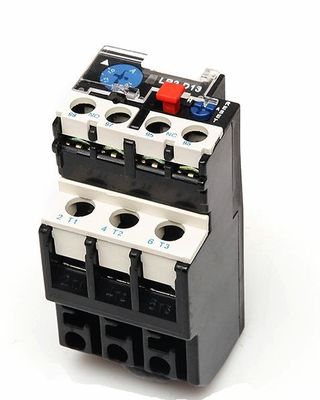

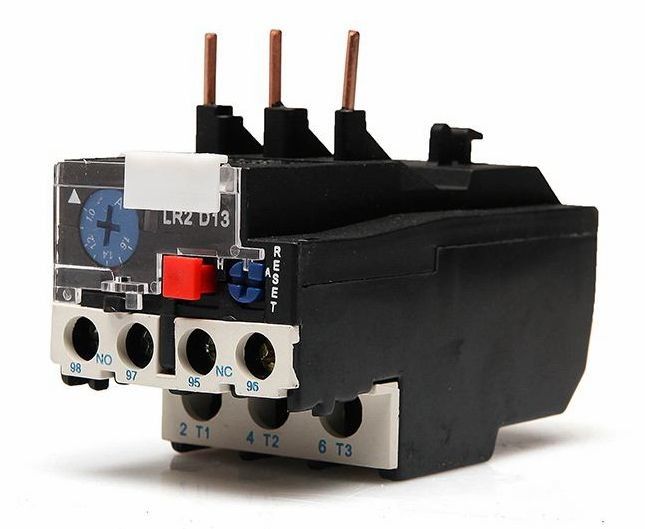

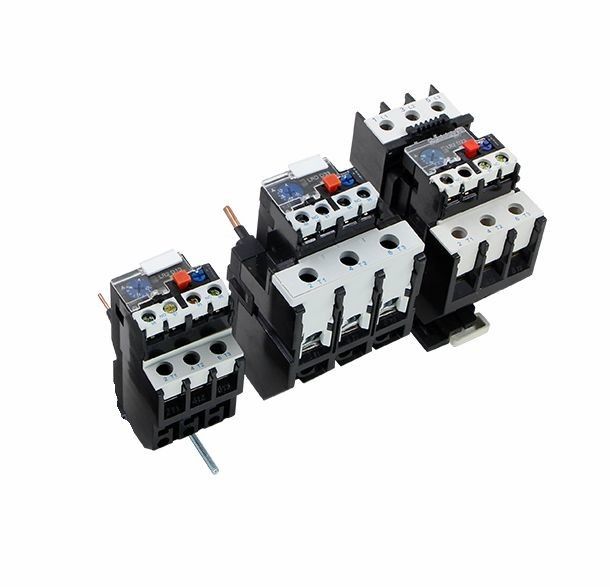

LR2 Pelindung Overload Thermal Relay 25A 36A 93A 240 Volt Saklar Listrik
Aplikasi:
Relai termal seri LR2-D dapat digunakan di sirkuit 50Hz atau 60Hz, tegangan isolasi pengenal 660V, arus pengenal 0,1-93A untuk melindungi pemutusan fasa ketika motor listrik kelebihan beban.
Relai memiliki mekanisme dan kompensasi suhu yang berbeda & dapat dicolokkan ke kontaktor AC seri HC-D.Ini adalah relai termal paling canggih di tahun sembilan puluhan di dunia.
Spesifikasi:
* Parameter dasar dari sirkuit utama
* Tegangan isolasi terukur 660V
* Nilai arus kerja 25,36,93A secara terpisah
* Segel pengatur arus dan pengaturan pengenal
* Arus komponen termal
* Sirkuit bantu
* Ada satu pasang kontak NO dan NC dengan isolasi listrik
* Frekuensi terukur 50-60Hz
* Gunakan grup, tegangan kerja pengenal, tunjuk arus termal dan arus pengenal
Karakteristik Gerak: Waktu Gerak Keseimbangan Tiga Fase
Tidak | Waktu pengaturan saat ini | Waktu gerak | Kondisi awal | Suhu sekitar | ||
1 | 1.05 | >2j | Keadaan dingin | 20±5oC | ||
2 | 1.2 | <2j | Keadaan panas (Mengikuti tes No.1) | |||
3 | 1.5 | <4 menit | ||||
4 | 7.2 | 10A | 2s< Tp≤10s | 63A | Keadaan dingin | |
10 | 4s< Tp≤10s | >63A |
Karakteristik Gerakan kehilangan fase
Tidak | Waktu pengaturan saat ini | Waktu gerak | Kondisi awal | Suhu sekitar | |
Dua fase apa saja | Fase lain | ||||
1 | 1.0 | 0.9 | >2j | Keadaan dingin | 20±5oC |
2 | 1.15 | 0 | <2j | Keadaan panas (Mengikuti tes No.1) |
Jenis | Nomor | Rentang Pengaturan (A) | Untuk Contavtor |
LR2-D13 | 1301 | 0,10~0.16 | CJX2-09~32 |
1302 | 0.16~0,25 | CJX2-09~32 | |
1303 | 0,25~0,40 | CJX2-09~32 | |
1304 | 0,40~0.63 | CJX2-09~32 | |
1305 | 0.63~1 | CJX2-09~32 | |
1306 | 1~1.6 | CJX2-09~32 | |
1307 | 1.6~2.5 | CJX2-09~32 | |
1308 | 2.5~4 | CJX2-09~32 | |
1310 | 4~6 | CJX2-09~32 | |
1312 | 5.5~8 | CJX2-12~32 | |
1314 | 7~10 | CJX2-18~32 | |
1316 | 9~13 | CJX2-25~32 | |
1321 | 12~18 | CJX2-25~32 | |
1322 | 17~25 | CJX2-32 |
Garis besar & ukuran pemasangan:
