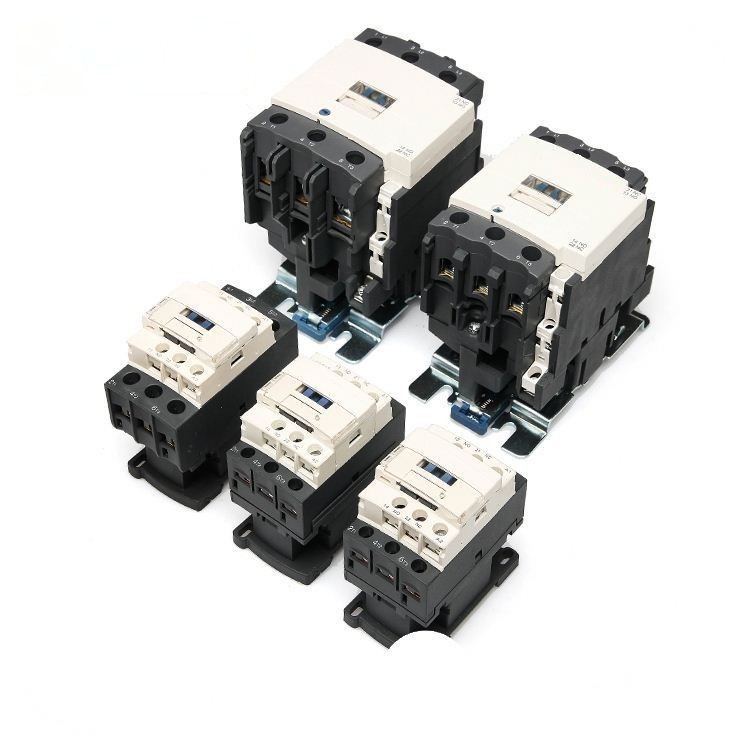

Kontaktor AC 3 Fasa 1NO+1NC Dalam 20A 25A 32A 40A Dalam 3 Tiang
Detail umum:
Instalasi | Din rail atau sekrup |
Sertifikat | CE CB TUV |
Standar | IEC 60947-1, IEC 60947-4-1 |
Frekuensi yang dinilai | 50Hz/60Hz |
Nilai saat ini | Hingga 95A |
Gelar perlindungan | IP20 |
Kategori instalasi |
AKU AKU AKU |
Suhu sekitar | -5℃--+40 |
Model dan Implikasi:
Parameter utama dan Kinerja Teknis:
Jenis | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
Nilai arus pemanasan (A) | 20 | 20 | 25 | 32 | 40 | ||
Tegangan isolasi terukur (V) | 690 | ||||||
Tegangan tahan benturan terukur (KV) | 6 | ||||||
Kapasitas pembuatan yang dinilai | 10le | ||||||
Kapasitas pemutusan terukur | 8le | ||||||
Polandia | 3 | ||||||
Kontak bantu | 1NO + 1NC | ||||||
Arus tahan waktu singkat (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
AC-3 Nilai arus kerja (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
380V / 400V | 9 | 12 | 18 | 25 | 32 | ||
660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
Kapasitas AC-3 fase 3 motor sangkar tupai (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
380V / 400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
Frekuensi operasi (kali/jam) | Kehidupan listrik | 1200 | 600 | ||||
Kehidupan mekanis | 3600 | ||||||
AC-3 Kehidupan listrik (10000/kali) | 100 | 100 | 100 | 100 | 80 | ||
Kehidupan mekanis (10000/kali) | 1000 | 1000 | 1000 | 1000 | 800 | ||
Jenis sekering yang dilengkapi: | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
Tegangan suplai kontrol terukur Us(V) | 50/60Hz | 12~480 | |||||
Jangkauan operasi | Menarik | (85%~110%)Kami +40℃ | |||||
Melepaskan | (20%~75%)Kami -5℃ | ||||||
Daya rata-rata koil AC (VA) | Awal | 70 | 110 | ||||
Penyimpanan | 8 | 11 | |||||
Kelas efisiensi daya | kelas 3 | ||||||
Kehilangan termal (W) | 2~3 | 3~4 | |||||
Waktu aktuasi (md) | Menutup | 12~35 | |||||
Merusak | 5~20 | ||||||
Kabel sirkuit utama | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
2 batang | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
2 batang | 1~2,5 | 1~2,5 | 1~4 | 1~4 | 1.5~6 | ||
Kawat keras (㎟) | 1 tongkat | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
2 batang | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
Ukuran sekrup pengencang: | M3.5 | M4 | |||||
Torsi pengencang pengencang (Nm) | 0.8 | 1.2 | |||||
Kontrol loop kabel | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
2 batang | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 batang | 1~2,5 | 1~2,5 | 1~2,5 | 1~2,5 | 1~2,5 | ||
Kawat keras (㎟) | 1 tongkat | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 batang | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
Ukuran sekrup pengencang: | M3.5 | ||||||
Torsi pengencang pengencang (Nm) | 0.8 |
Karakteristik struktur:
Desain penutup debu, keamanan yang lebih baik, keandalan, dan masa pakai yang lebih lama
Dapat dipasang dengan blok kontak bantu, relai waktu dan blok kontak terbatas arus, dan relai termal, kemudian menjadi produk turunan lainnya;
Volume kecil, ringan, lebih sedikit kehilangan daya, umur panjang dan aman dan andal, dll;
Dapat dilengkapi dengan kontak bantu 1NO atau kontak bantu 1NC (kurang dari 32A), dan kontak bantu 1NO + kontak bantu 1NC (lebih dari 40A).Selain itu, dapat dilengkapi dengan blok kontaktor bantu F4 (2 blok atau 4 blok);
Selain menggunakan sekrup untuk memasang, kontaktor dapat dikencangkan dengan rel pemasangan standar 35mm (SC1-09~95) dan rel pemasangan standar 75mm (SC1-40~95)

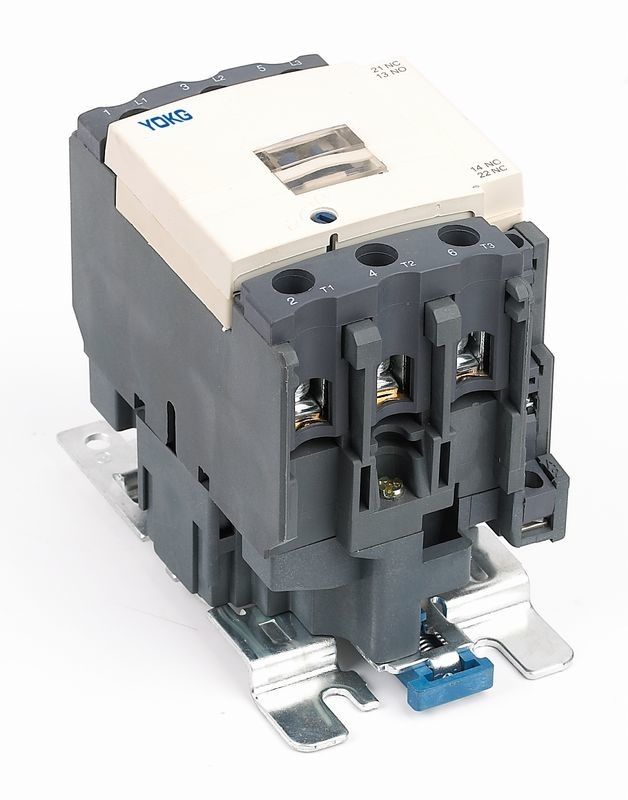

Penampilan dan Dimensi Instalasi:
Dimensi instalasi:
Jenis | Maks | B maks | C maks | A | B | ∅ |
SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
