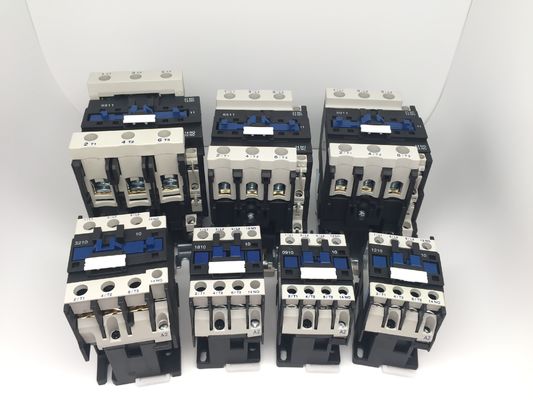

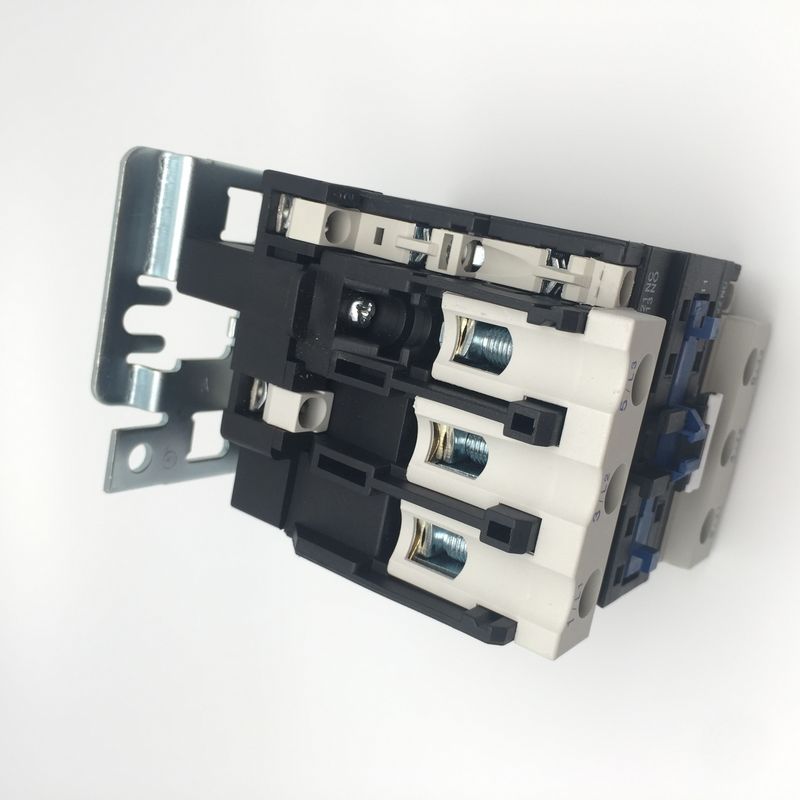

OEM ODM Ac 3 Phase Kontaktor 40A 220v 380 Vac Kontaktor Magnetik
Fitur:
Produk ini dibuat dengan struktur snap fit plastik penuh dan memanfaatkan elastisitas plastik itu sendiri.Menghemat pekerjaan dan waktu serta material yang tidak memerlukan sekrup dan alat khusus untuk memasang atau melepasnya.
Dikombinasikan dengan blok kontak bantu, tunda timer & perangkat interlocking mekanis dll, ini menjadi kontaktor tunda, kontaktor interlocking mekanis.Dengan relai termal, ini digabungkan menjadi starter elektromagnetik.
Model dan Implikasi:
Parameter utama dan Kinerja Teknis:
| Jenis | SC25 | ||
| Arus pemanasan terukur (A) | 40 | ||
| Tegangan isolasi terukur (V) | 690 | ||
| Tegangan tahan benturan terukur (KV) | 6 | ||
| Kapasitas pembuatan yang dinilai | 10le | ||
| Kapasitas pemutusan terukur | 8le | ||
| Polandia | 3 | ||
| Kontak bantu | TIDAK/NC | ||
| Arus tahan waktu singkat (A) | 10S | 200 | |
| Nilai arus kerja (A) | 380V | AC-3 | 25 |
| AC-4 | 8.5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| Kapasitas AC-3 fase 3 motor sangkar tupai (AC-3) KW |
220V | 5.5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Frekuensi operasi (kali/jam) | kehidupan listrik | AC-3 | 600 |
| AC-4 | 300 | ||
| Kehidupan mekanis | 3600 | ||
| Kehidupan listrik (10000/kali) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Kehidupan mekanis (10000/kali) | 1000 | ||
| Jenis sekering yang dilengkapi: | RT16-40 | ||
| Tegangan suplai kontrol terukur Us (V) | 50/60Hz | 12~480 | |
| Jangkauan operasi | Menarik | (85%~110%) Kami +40℃ | |
| Melepaskan | (20%~75%)Kami -5℃ | ||
| Daya rata-rata koil AC (VA) | Awal | 110 | |
| Penyimpanan | 11 | ||
| Kelas efisiensi daya | kelas 3 | ||
| Kehilangan termal (W) | 3~4 | ||
| Waktu aktuasi (md) | Menutup | 12~25 | |
| Merusak | 5~20 | ||
| Kabel sirkuit utama | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1.5～10 |
| 2 batang | 1.5～6 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1～6 | |
| 2 batang |
1～4 |
||
| Kawat keras () | 1 tongkat | 1.5～6 | |
| 2 batang |
1.5～6 |
||
| Ukuran sekrup pengencang: | M4 | ||
| Torsi pengencang pengencang (Nm) | 1.2 | ||
| Kontrol loop kabel | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1～4 |
| 2 batang | 1～4 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1～4 | |
| 2 batang | 1～2,5 | ||
| Kawat keras () | 1 tongkat | 1～4 | |
| 2 batang | 1～4 | ||
| Ukuran sekrup pengencang: | M3.5 | ||
| Torsi pengencang pengencang (Nm) | 0.8 |
||
| Instalasi | Pemasangan rel atau sekrup din |
| Sertifikasi | CE, CB, TUV |
| Standar | IEC 60947-1, IEC 60947-4-1 |
| Kehidupan mekanis | 1000 |
| Frekuensi operasi | 300-1200 kali/jam |
| Suhu sekitar | -5℃~+40℃ |
| Kapasitas kabel (mm) | 1,5-35 |
| Ketinggian | 2000m |
| Gelar perlindungan | IP20 |
| Dapat dipasang dengan blok kontak bantu, relai waktu dan blok kontak terbatas arus, dan relai termal | |
| Volume kecil, ringan, lebih sedikit kehilangan daya, umur panjang dan keamanan serta keandalan | |
| Dapat dilengkapi dengan kontak bantu 1NO atau kontak bantu 1NC (kurang dari 32A), dan kontak bantu 1NO + kontak bantu 1NC (lebih dari 40A).Selain itu, dapat dilengkapi dengan blok kontaktor bantu F4 (2 blok atau 4 blok) | |
Dimensi instalasi:
| Maks | B maks | C maks | sebuah | B | ∅. |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
