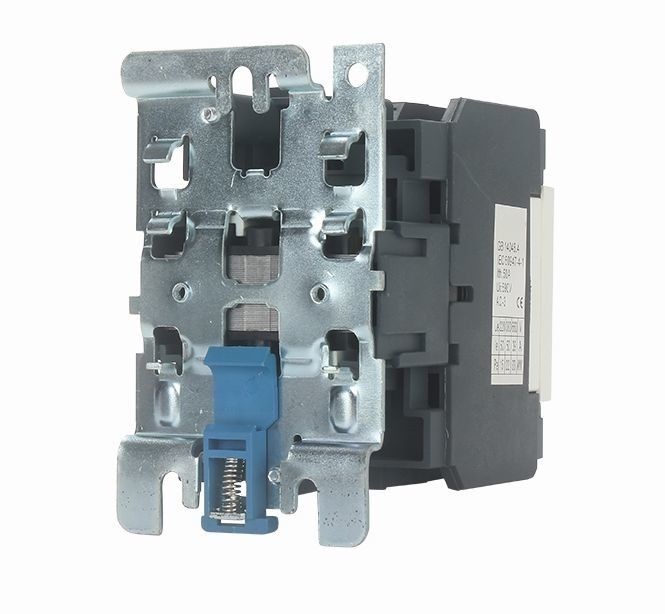

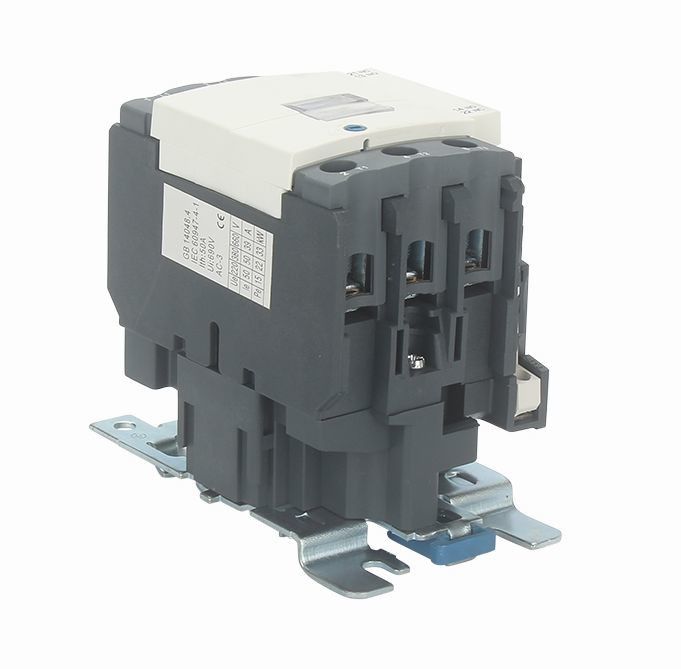

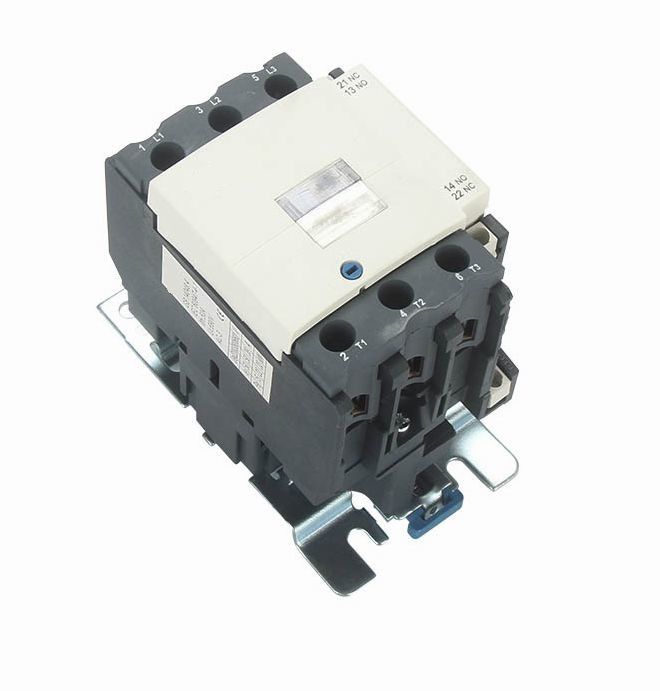

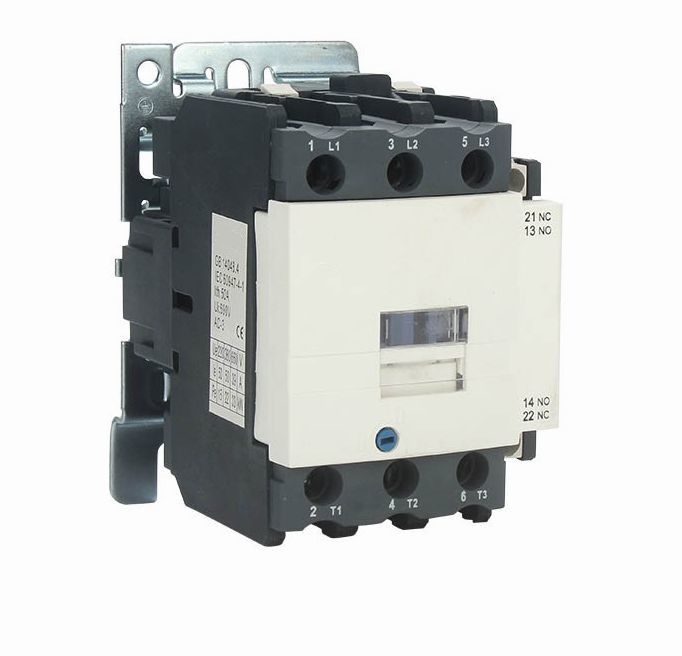

IEC60947 Kontaktor Telemecanique SC1-40~65 SC180~95 Kontaktor Magnetik AC
Umum:
Instalasi: Instalasi rel / sekrup Din
Sertifikasi: CE, CB, TUV
Standar: IEC 60947-1, IEC 60947-4-1
Suhu sekitar: -5℃~+40℃
Kapasitas kabel (mm):1,5-35
Frekuensi:50/60Hz
Ketinggian:2000m
Tingkat pencemaran:Kelas 3
Kategori instalasi:AKU AKU AKU
Gelar perlindungan:IP20
Fitur: Dengan desain penutup debu, kontaktor memiliki karakteristik keamanan, keandalan yang lebih baik dan juga dapat memperpanjang masa pakai.
Mereka berada dalam volume kecil, ringan, kehilangan daya lebih sedikit, umur panjang dan aman dan andal.Dapat dipasang dengan blok kontak bantu, relai waktu dan blok kontak terbatas arus, dan relai termal.
Model dan Implikasi:
Parameter utama dan Kinerja Teknis:
| Jenis | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Arus pemanasan terukur (A) | 50 | 60 | 80 | 110 | 110 | ||
| Tegangan isolasi terukur (V) | 690 | ||||||
| Tegangan tahan benturan terukur (KV) | 6 | ||||||
| Kapasitas pembuatan yang dinilai | 10le | ||||||
| Kapasitas pemutusan terukur | 8le | ||||||
| Polandia | 3 | ||||||
| Kontak bantu | 1NO + 1NC | ||||||
| Arus tahan waktu singkat (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Nilai arus kerja (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V / 400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Kapasitas AC-3 fase 3 motor sangkar tupai (AC-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V / 400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Frekuensi operasi (kali/jam) | kehidupan listrik | 600 | |||||
| Kehidupan mekanis | 3600 | ||||||
| AC-3 Kehidupan listrik (10000/kali) | 80 | 60 | 60 | 60 | 60 | ||
| Kehidupan mekanis (10000/kali) | 800 | 800 | 800 | 600 | 600 | ||
| Jenis sekering yang dilengkapi: | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Tegangan suplai kontrol terukur Us (V) | 50/60Hz | 12～480 | |||||
| Jangkauan operasi | Menarik | (85%～110%)Kami +40℃ | |||||
| Melepaskan | (20%～75%)Kami -5℃ | ||||||
| Daya rata-rata koil AC (VA) | Awal | 200 | |||||
| Penyimpanan | 20 | ||||||
| Kelas efisiensi daya | kelas 3 | ||||||
| Kehilangan termal (W) | 6 10 | ||||||
| Waktu aktuasi (md) | Menutup | 20 25 | 20 35 | ||||
| Merusak | 8 15 | 8 20 | |||||
| Kabel sirkuit utama | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 |
| 2 batang | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 batang | 2.5～10 | 2.5～10 | 2.5～10 | 4～16 | 4～16 | ||
| Kawat keras () | 1 tongkat | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 batang | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| Ukuran sekrup pengencang: | M8 | M10 | |||||
| Torsi pengencang pengencang (Nm) | 3.5 | 4 | |||||
| Kontrol loop kabel | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 batang | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Kawat keras () | 1 tongkat | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 batang | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Ukuran sekrup pengencang: | M3.5 | ||||||
| Torsi pengencang pengencang (Nm) | 0.8 | ||||||
Penampilan dan Dimensi Pemasangan:
Dimensi instalasi:
| Jenis | Maks | B maks | C maks | sebuah | B | ∅. |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
