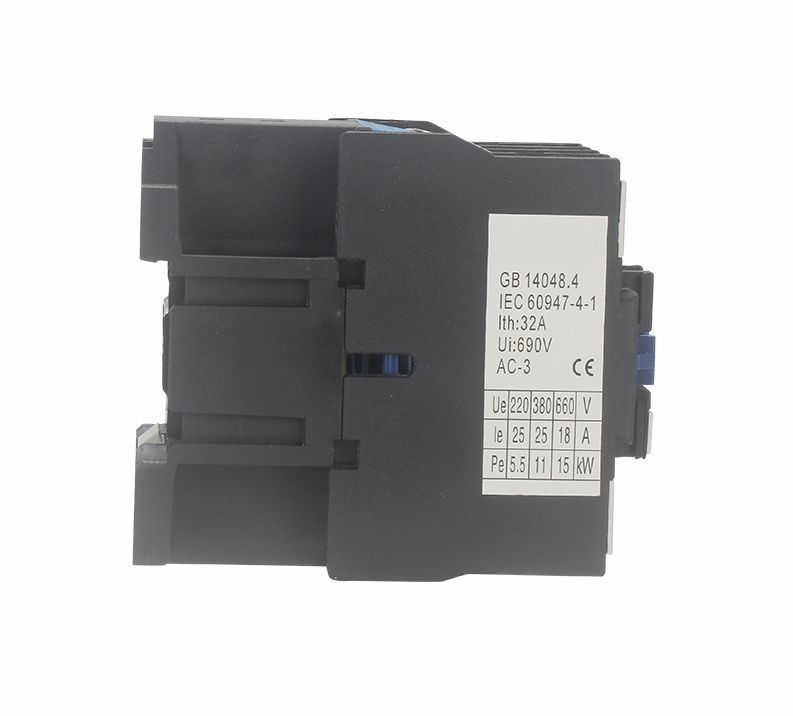

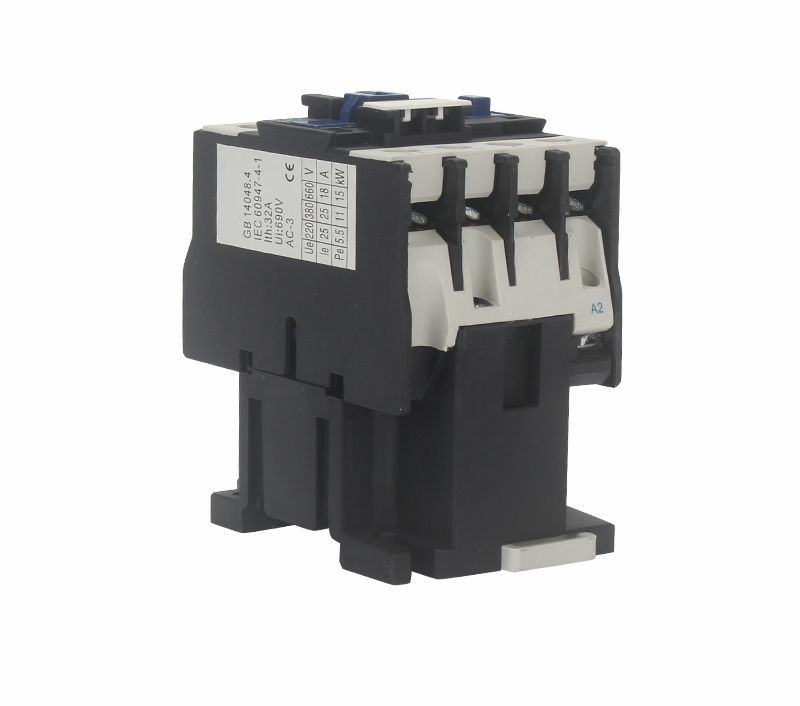

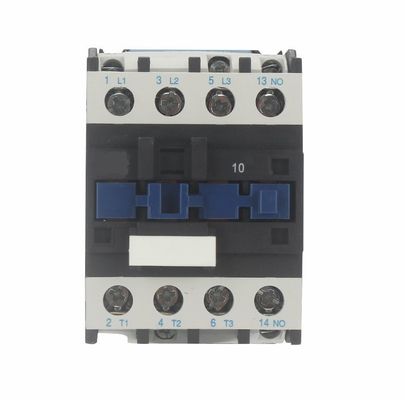

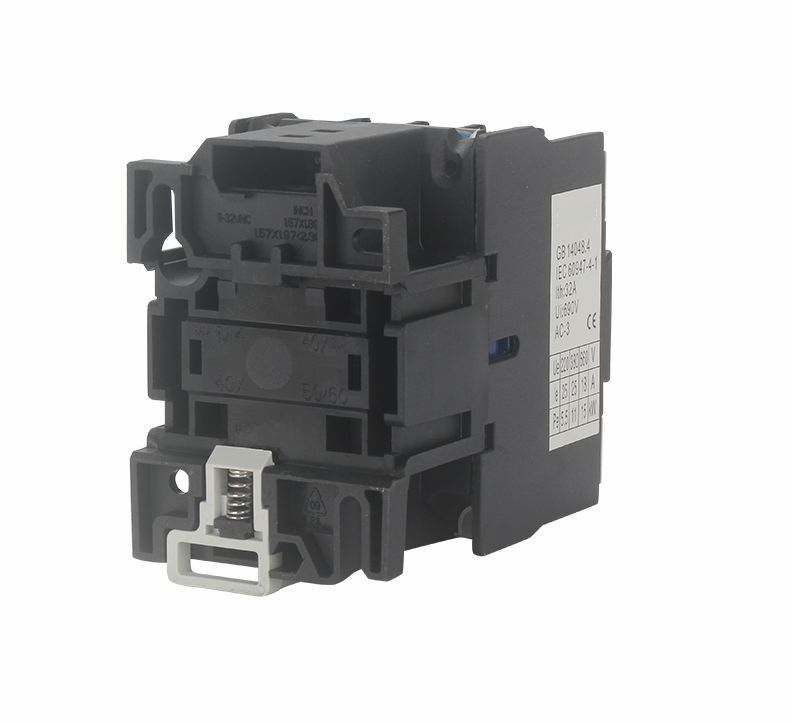

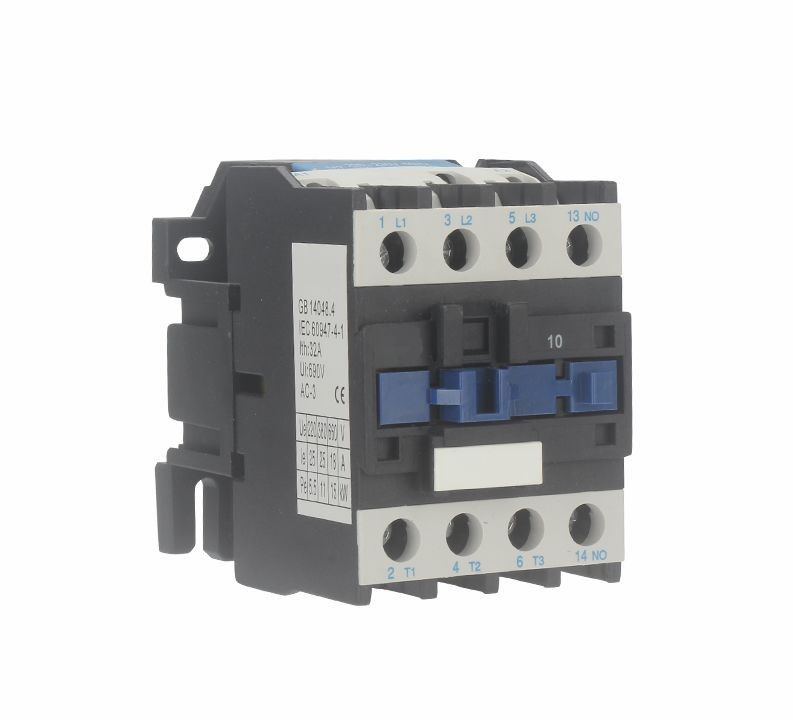

NO Atau NC 690 Vac Kontaktor Listrik AC 50 60HZ Magnetic Ac Contactor
Karakteristik:
Instalasi: Instalasi rel / sekrup Din
Sertifikasi: CE, CB, TUV
Standar: IEC 60947-1, IEC 60947-4-1
Frekuensi operasi: 300-1200 kali/jam
Suhu sekitar: -5℃~+40℃
Tingkat perlindungan: IP20
Kategori instalasi:AKU AKU AKU
Tingkat pencemaran:Kelas 3
Ketinggian:2000m
Parameter utama dan Kinerja Teknis:
Jenis | SC25 | ||
Arus pemanasan terukur (A) | 40 | ||
Tegangan isolasi terukur (V) | 690 | ||
Tegangan tahan benturan terukur (KV) | 6 | ||
Kapasitas pembuatan yang dinilai | 10le | ||
Kapasitas pemutusan terukur | 8le | ||
Polandia | 3 | ||
Kontak bantu | TIDAK/NC | ||
Arus tahan waktu singkat (A) | 10S | 200 | |
Nilai arus kerja (A) | 380V | AC-3 | 25 |
AC-4 | 8.5 | ||
660V | AC-3 | 18 | |
AC-4 | 4.4 | ||
Kapasitas AC-3 fase 3 motor sangkar tupai (AC-3) KW |
220V | 5.5 | |
380V | 11 | ||
660V | 15 | ||
Frekuensi operasi (kali/jam) | kehidupan listrik | AC-3 | 600 |
AC-4 | 300 | ||
Kehidupan mekanis | 3600 | ||
Kehidupan listrik (10000/kali) | AC-3 | 100 | |
AC-4 | 20 | ||
Kehidupan mekanis (10000/kali) | 1000 | ||
Jenis sekering yang dilengkapi: | RT16-40 | ||
Tegangan suplai kontrol terukur Us (V) | 50/60Hz | 12~480 | |
Jangkauan operasi | Menarik | (85%~110%) Kami +40℃ | |
Melepaskan | (20%~75%)Kami -5℃ | ||
Daya rata-rata koil AC (VA) | Awal | 110 | |
Penyimpanan | 11 | ||
Kelas efisiensi daya | kelas 3 | ||
Kehilangan termal (W) | 3~4 | ||
Waktu aktuasi (md) | Menutup | 12~25 | |
Merusak | 5~20 | ||
Kabel sirkuit utama | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1.5~10 |
2 batang | 1.5~6 | ||
kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1~6 | |
2 batang |
1~4 |
||
Kawat keras () | 1 tongkat | 1.5~6 | |
2 batang |
1.5~6 |
||
Ukuran sekrup pengencang: | M4 | ||
Torsi pengencang pengencang (Nm) | 1.2 | ||
Kontrol loop kabel | kawat fleksibel tanpa dingin menekan terminal (㎟) |
1 tongkat | 1~4 |
2 batang | 1~4 | ||
kawat fleksibel dengan dingin menekan terminal (㎟) |
1 tongkat | 1~4 | |
2 batang | 1~2,5 | ||
Kawat keras () | 1 tongkat | 1~4 | |
2 batang | 1~4 | ||
Ukuran sekrup pengencang: | M3.5 | ||
Torsi pengencang pengencang (Nm) | 0.8 |
Dimensi instalasi:
Maks | B maks | C maks | sebuah | B | ∅. |
57 | 86 | 95 | 40 | 48 | 4,5 |
