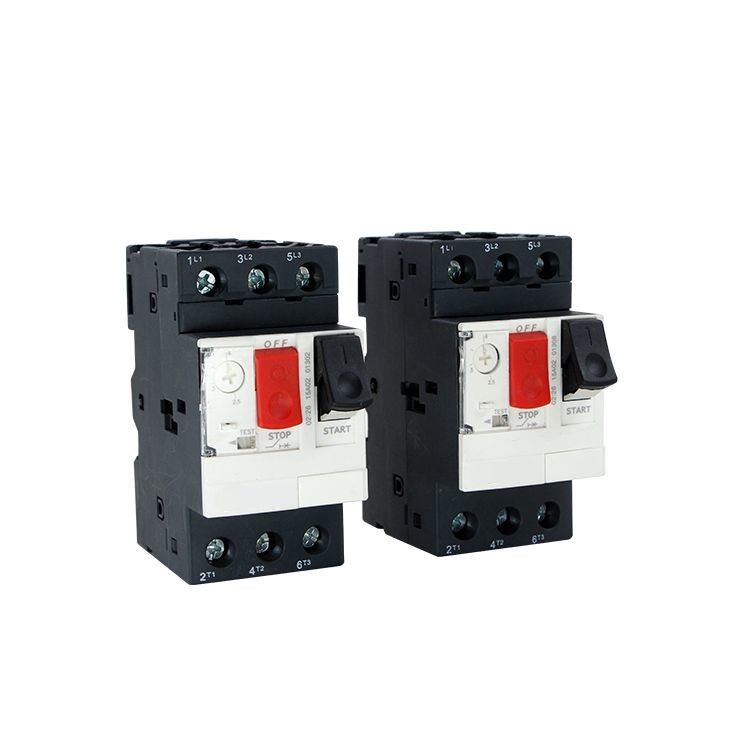

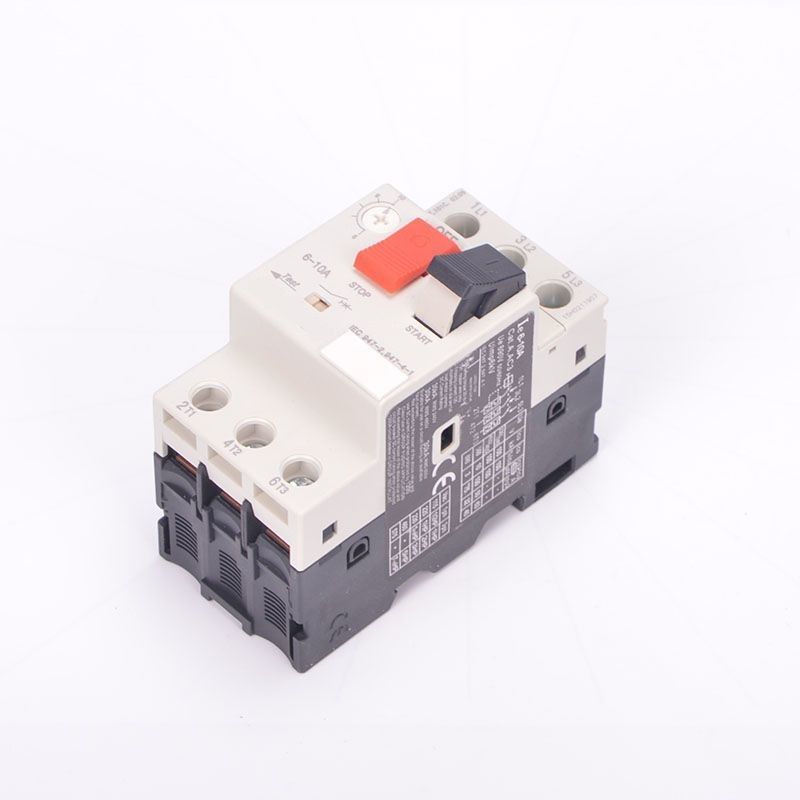

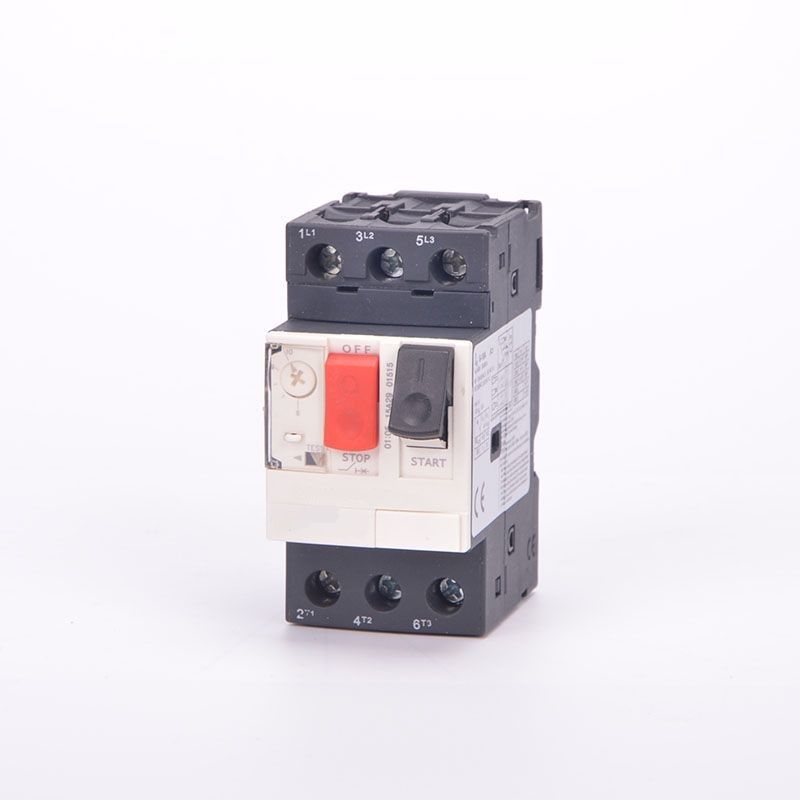

3P MPCB GV2-ME Pemutus Sirkuit Perlindungan Motor 3 Tiang 24.0-32.0
Aplikasi:
Pemutus sirkuit pelindung motor seri GV1, GV2, GV3, desain modular, penampilan cantik, volume kecil, istirahat Perlindungan fase, relai termal built-in, fungsionalitas kuat, keserbagunaan yang baik.Seri ini sesuai dengan IEC60947.2 dan IEC60947-4.1 dan standar EN60947-1.Sakelar dan kontaktor dapat terdiri dari motor starter langsung.Rangkaian perlindungan cangkang, dll.
Nilainya bisa mencapai IP65.Ada tiga jenis produk dalam seri ini: GV2-M.ME adalah motor yang dikendalikan tombol tekan dengan pemutus sirkuit pelindung panas;GV2-RS adalah pemutus sirkuit dengan perlindungan magnetik termal untuk motor yang dikendalikan oleh sakelar transfer;Pemutus sirkuit GV2-LS.LE dengan perlindungan magnetik (tanpa perlindungan penundaan termal) untuk motor listrik yang dikendalikan oleh sakelar transfer.
Fungsi dan Fitur
1. Cara pengoperasian sakelar: gaya tombol-M; gaya sakelar P-putar;RS,LS - Gaya sakelar pengangkat kunci.
2.GV2 seri pemutus sirkuit perlindungan motor mengadopsi desain modular, bentuk yang indah, volume kecil, perlindungan fase terbuka, dengan
relay termal built-in, fungsional dan umum.
3.Switch dan kontaktor dapat terdiri dari starter motor.
4. Kontak Tambahan:
5. Kontak bantu instan
6. Di bawah pelepasan tegangan
Saklar udara motor
GV2-M, GV2-ME, GV2-P | GV2-RS | GV2-LS, GV2-LE | |||
M01C | 0,1-0,16 | RS01C | 0,1 -0,16 | ||
M02C | 0,16-0,25 | RS02C | 0,16-0,25 | ||
M03C | 0,25 - 0,40 | RS03C | 0,25 - 0,40 | LS03 | 0 25-0,40 |
M04C | 0,40- 0,63 | RS04C | 0,40- 0,63 | LS04 | 0 40-0.63 |
M05C | 0,63 - 1 | RS05C | 0,63-1 | LS05 | 0,63 -1 |
M06C | 1-1,6 | RS06C | 1-1,6 | LS06 | 1-1,6 |
M07C | 1.6-2.5 | RS07C | 1.6-2.5 | LS07 | 1.6-2.5 |
M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2.5-4 |
M10C | 4-6.3 | RS10C | 4 - 6.3 | LS10 | 4-6.3 |
M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
M32C | 24-32 | RS32C | 24-32 |
Daya pengenal elektromtor tiga fase yang dikendalikan oleh pemutus (pembawa sirkuit motor GV2)
Rentang penyesuaian arus pengenal yaitu (a) | Daya standar motor listrik tiga fase KW.AC-350HZ/60HZ | |||||
230/240V | 400V | 415V | 440V | 500V | 690V | |
0,1-0,16 | - | - | - | - | - | - |
0,16-0,25 | - | - | - | - | - | - |
0,25-0.4 | - | - | - | - | - | - |
040- 0,63 | - | - | - | - | - | 0.37 |
0.63-1 | - | - | - | 0.37 | 0.37 | 0,55 |
1-1.6 | - | 0.37 | - | 0,55 | 0,75 | 1.1 |
1.6-2.5 | 0,7 | 0,75 | 0,75 | 1.1 | 1.1 | 1.5 |
2.5-4 | 0,75 | 1.5 | 1.5 | 1.5 | 22 | 3 |
4-6.3 | 1.1 | 2.2 | 2.2 | 3 | 37 | 4 |
6-10 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 |
9-14 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
13-18 | 4 | 7.5 | 9 | 9 | 9 | 11 |
17-23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
20-25 | 5.5 | 11 | 11 | 11 | 15 | 18.5 |
24-32 | 7.5 | 15 | 15 | 15 | 185 | 23 |
Nilai komuter pemutus arus pemutus dalam medan magnet instan. (Lihat tabel 3)
Nilai arus I nA | Rentang penyesuaian arus komuter untuk komponen A. | Nilai komuter drsjointing saat ini di bidang instan I nA |
0.16 | 0,1 -0,16 | 1.5 |
0,25 | 0,16-0,25 | 2.4 |
0.4 | 0,25-0.4 | 5 |
0.63 | 0.4-0 63 | 8 |
1 | 0,63-1 | 13 |
1.6 | 1 -1.6 | 22.5 |
2.5 | 1.6-2.5 | 33.5 |
4 | 2.5-4 | 51 |
6.3 | 4-6.3 | 78 |
10 | 6-10 | 138 |
14 | 9-14 | 170 |
18 | 13-18 | 223 |
23 | 17-23 | 327 |
25 | 20-25 | 327 |
32 | 24-32 | 416 |
