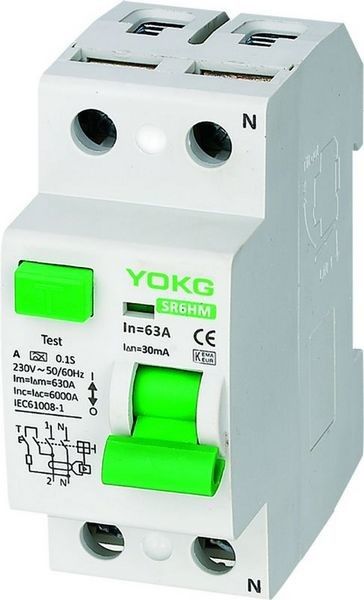

Pelindung Kebocoran Elektromagnetik SR6HM RCCB 16-63A Dalam 2P, 4 kutub
Fungsi:
Kontrol sirkuit listrik
Lindungi orang dari kontak tidak langsung dan perlindungan tambahan terhadap kontak langsung
Lindungi instalasi dari bahaya kebakaran karena kesalahan isolasi
Pemutus arus sisa digunakan di perumahan, sektor tersier dan industri
Mendukung pemasangan 35mm Din-rail
Pilihan:
Bentuk gelombang yang dapat dideteksi
tipe AC
RCCB yang tersandung dipastikan untuk arus bolak-balik sinusoidal residual, apakah diterapkan secara tiba-tiba atau naik perlahan, Simbol
Tipe
RCCB yang tripnya dipastikan untuk arus bolak-balik sinusoidal residual dan arus searah pulsasi residual, baik diterapkan secara tiba-tiba atau melambat, Simbol
Sensitivitas tersandung:
30 mA--perlindungan tambahan terhadap kontak langsung
100mA--terkoordinasi dengan sistem bumi sesuai dengan rumus In<50/R, untuk memberikan perlindungan terhadap kontak tidak langsung
300mA, perlindungan terhadap kontak tidak langsung, juga kami bahaya kebakaran
Waktu tersandung:
Seketika
Ini memastikan tersandung seketika (tanpa penundaan waktu)
Waktu tunda yang singkat
Ini memastikan setiap tersandung setidaknya 10ms
Selektif
Ini memastikan diskriminasi total dengan RCD nonselektif yang ditempatkan di hilir
Diagram Koneksi:
Diagram jalur distribusi:
Perangkat:
Spesifikasi:
Polandia | 2P, 4P |
Spesifikasi Listrik | |
Nilai arus (A) In | 16-63A |
Nilai tegangan kerja (V) Ue | 2P:230, 4P:400 |
Nilai tegangan terisolasi (V) Ui | 500 |
Tegangan menahan impuls (kV) Uimp | 6 |
Nilai kapasitas pemutusan hubung singkat (kA) Inc/I△n | 6 |
Nilai arus sisa (mA) I△n | 10,30,100,300 |
Kapasitas pembuatan dan pemutusan sisa terukur (A) I△m | 500(≤50A), 630(63A) |
jenis kerja arus sisa | AC, A |
jenis perlindungan arus sisa | elektromagnetik |
Tegangan uji dielektrik (kV) | 2.5 |
Kehidupan pelayanan nilai Standar Mekanik | 4000 |
(OC) Nilai Standar Listrik | 2000 |
Kontrol Dan indikasi | |
Pelepasan shunt (SHT) | TIDAK ADA |
Pelepasan tegangan rendah (UVT) | TIDAK ADA |
Kontak bantu (AUX) | TIDAK ADA |
Indikator posisi kontak | TIDAK ADA |
Indikasi kesalahan | BAWAAN |
Koneksi Dan Instalasi | |
Suhu sekitar (dengan rata-rata harian 35℃) | -5℃ +40℃ |
Tingkat perlindungan Semua sisi | IP40 |
terminal koneksi | IP20 |
Kawat (m㎡) | 16 |
Busbar (m㎡) | 25 |
Pemasangan | Kabel/Busbar |
Suhu referensi untuk pengaturan elemen termal | 30 |
Tingkat pencemaran | 2 |
Suhu penyimpanan (℃) | -25℃ +70℃ |
Koneksi | Atas dan bawah |
Dimensi(mm) a(2P/4P) | 35/70 |
b(2P/4P) | 81/81 |
c(2P/4P) | 77.5/77.5 |
