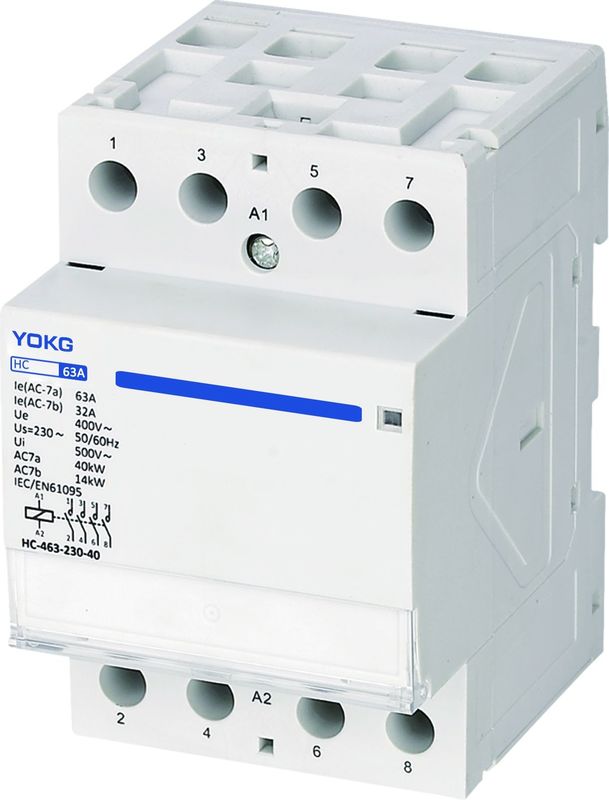

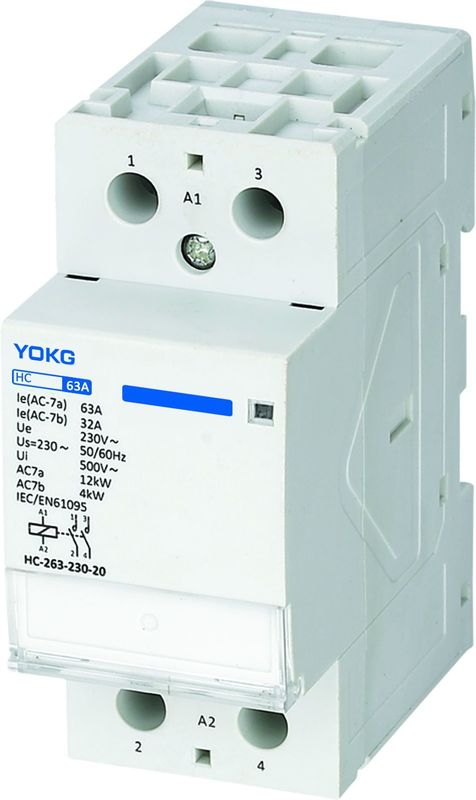

Kontaktor AC Rumah Tangga HC-263 2P/4P 63A 230V Untuk Kontrol Pencahayaan Baru
Aplikasi:
Kontaktor rumah tangga AC Seri HC (selanjutnya disebut kontaktor) cocok untuk digunakan di sirkuit hingga tegangan kerja pengenal 400 V AC 50 HZ (atau 60 HZ), arus kerja pengenal hingga 63A, untuk mengontrol peralatan listrik rumah tangga dan reaktansi induktif rendah beban dan beban reaktansi induktif mikro penggunaan serupa, juga dapat dibatasi untuk mengontrol beban motor rumah tangga yang daya pengontrolnya perlu relatif berkurang.
Produk ini berlaku untuk tempat-tempat seperti rumah tangga, hotel, apartemen, dll untuk mewujudkan otomatisasi peralatan listrik rumah tangga skala besar yang diproduksi.
Sesuai dengan IEC61095, GB17885
Model dan Definisi:
Kondisi Operasi Normal dan Kondisi Pemasangan:
Suhu udara sekitar: -5~+40℃, Rata-rata tidak lebih dari +35℃ dalam 24 jam.
Ketinggian (m): Tidak melebihi 2000 meter
Kondisi atmosfer: Ketika suhu tertinggi +40℃, kelembaban relatif udara tidak boleh lebih tinggi dari 50%.Kelembaban relatif yang lebih tinggi harus diizinkan pada suhu yang lebih rendah, misalnya, kelembaban 90% ketika 20 .Tindakan khusus harus diambil ketika embun kondensat terjadi sesekali karena perubahan suhu.
Tingkat polusi: Kelas 2
Kategori instalasi: II
Pemasangan: Pada pemasangan rel pemasangan rel Din TH35-7.5
Tingkat perlindungan: IP20
Umum:
Peringkat listrik: hingga 25A,40A,63A,100A Kategori pemanfaatan: AC-1, AC-7a, AC-7b
Standar: IEC/EN 61095 Masa pakai listrik 100.000, Masa pakai mekanis 1.000.000
HC-225/HC-240/HC-263: Ue=230V~ HC-425/HC-440/HC-463: Ue=400V~
Rentang Operasi:
Kontaktor harus menarik dengan andal pada nilai berapa pun antara 85% Kami dan 110% Kami.110% Us adalah nilai maksimum dan 85% Us adalah nilai maksimum.
Kontaktor akan melepaskan dan menghancurkan sepenuhnya antara 75% Kami dan 20% Kami.20% Us adalah nilai maksimum dan 75% Us adalah nilai minimum.
Kinerja operasi yang ditunjuk:
Membuat dan melanggar kondisi | ||||||
Kategori pemanfaatan | SayaC/Sayae | kamuR/kamue | karena Φ. | membuat waktu (a) S |
waktu interval S |
siklus operasi waktu |
AC-7a | 1.0 | 1.05 | 0,80 | 0,05 | 10 | 30.000 |
AC-7b | (C) | (B) | 0,45 | 0,05 | 10 | 30.000 |
(a) Jika kontak telah tertutup sempurna sebelum putus lagi, waktu pembuatan diperbolehkan kurang dari 0,05 detik. (b) Untuk membuat operasi Ur/Ue=1.0, untuk operasi pemutusan Ur/Ue=0.17 (c) Untuk membuat operasi Ic/Ie=6.0 , untuk operasi pemutusan Ic/Ie=1.0 |
Membuat dan menghancurkan Kapasitas:
Membuat dan melanggar kondisi | ||||||
Kategori pemanfaatan | SayaC/Sayae | kamuR/kamue | karena Φ. | membuat waktu (a) S |
waktu interval S |
siklus operasi waktu |
AC-7a | 1.5 | 1.05 | 0,80 | 0,05 | 10 | 50 |
AC-7b | 8 | 1.05 | 0,45 | 0,05 | 10 | 50 |
Kehidupan mekanis:
Kehidupan mekanis: 1 juta kali, siklus operasi per jam adalah 300 kali.
Kehidupan listrik:
Kehidupan listrik: 100.000 kali, siklus operasi maksimum per hari adalah 100 kali.
Produk:
Kontaktor adalah peralatan kontrol modular dengan struktur baru, volume kecil.Karakteristiknya meliputi pemasangan din-rail, ukuran modular, desain cantik, dan keamanan.Itu dapat menerapkan struktur inversi dan dikombinasikan dengan pemutus sirkuit mini di kotak pencahayaan.
Ini menerapkan bahan insulasi yang baik, yang meningkatkan indeks keamanan.
Ini memiliki penampilan yang baik dan kebisingan yang rendah dan cocok untuk hotel dan rumah sakit, dll.
Kode Pemesanan Kontaktor Rumah HC:
63A | 2P | 4P |
24V | HC-263-24-10 | HC-463-24-30 |
HC-263-24-20 | HC-463-24-40 | |
HC-263-24-11 | HC-463-24-31 | |
HC-263-24-02 | HC-463-24-22 | |
HC-463-24-04 | ||
48V | HC-263-48-10 | HC-463-48-30 |
HC-263-48-20 | HC-463-48-40 | |
HC-263-48-11 | HC-463-48-31 | |
HC-263-48-02 | HC-463-48-22 | |
HC-463-48-04 | ||
110V | HC-263-110-10 | HC-463-110-30 |
HC-263-110-20 | HC-463-110-40 | |
HC-263-110-11 | HC-463-110-31 | |
HC-263-110-02 | HC-463-110-22 | |
HC-463-110-04 | ||
230V | HC-263-230-10 | HC-463-230-30 |
HC-263-230-20 | HC-463-230-40 | |
HC-263-230-11 | HC-463-230-31 | |
HC-263-230-02 | HC-463-230-22 | |
HC-463-230-04 |
