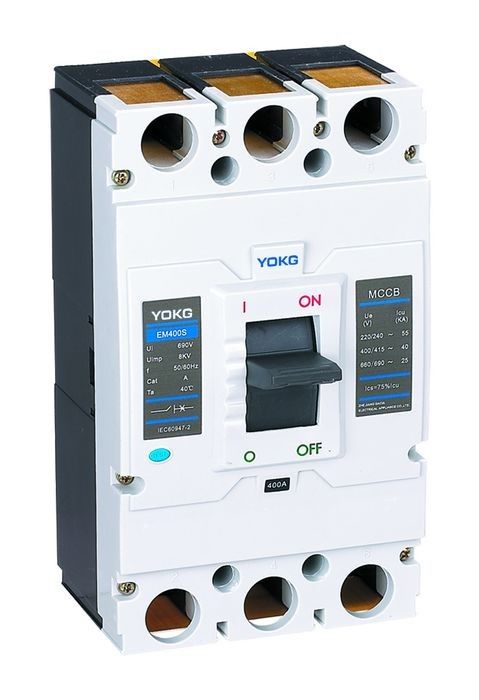

3 Poles Molded Case Circuit Breaker MCCB EM400N/EM400S/EM400H 4P KEMA
Aplikasi:
Pemutus sirkuit moulded case seri EM diterapkan dengan tegangan isolasi pengenal 500V, tegangan kerja pengenal 690V dalam kondisi AC (50/60) Hz dan digunakan untuk pertukaran yang jarang.MCCB melindungi dalam situasi kelebihan beban, hubung singkat, dan di bawah tegangan untuk melindungi sistem sirkuit dan perangkat listrik dari kerusakan.
MCCB dapat dibagi menjadi tipe B,N,S,H sesuai dengan kapasitas pemutusan hubung singkat terbatasnya.
MCCB menguntungkan karena bodinya yang ringkas, kapasitas pemutusan yang tinggi, arccasting pendek, dan fungsi aseismatik yang superior.
MCCB memiliki fungsi isolasi dengan tandanya"
"
Produk mematuhi IEC 60947-2, GB14048.2
Kondisi instalasi normal:
Tinggi di atas permukaan laut: 2000m
Suhu sedang sekitar: +40℃, 5℃
Dapat menahan efek udara lembab dan efek kabut garam, kabut minyak dan bakteri kabut.
Di tempat di dalam midium tanpa bahaya ledakan dan tanpa korosi kotak logam, kerusakan gas insulasi
dan debu konduktif
Tidak ada kerusakan hujan dan salju
Tingkat polusi: 3
Karakteristik tersandung:
| Nilai tersandung saat ini (A) | Arus tersandung e-magnetik (A) | Perkataan | 1.05Dalam (dingin) tidak berfungsi durasi (h) |
1.30Dalam (panas) tidak berfungsi durasi (h) |
| 10≤Dalam≤63 | 10In x (1±20%) | Jenis distribusi | 1 | 1 |
| 63≤Dalam≤100 | 10In x (1±20%) | Jenis distribusi | 2 | 2 |
| 100≤Dalam≤800 | 5In x (1±20%) 10In x (1±20%) |
Jenis distribusi | 2 | |
| 10≤Dalam≤800 | 12In x (1±20%) | Jenis perlindungan motor | 1.0In(dingin) tidak berfungsi durasi (h) |
1.20In (panas) tidak berfungsi durasi (h) |
| 2 | 2 |
Spesifikasi:
| Polandia | 3P, 4P | ||
| Spesifikasi Listrik | |||
| Nilai tingkat bingkai saat ini Inm(A) | 400 | ||
| Nilai arus (A) In | 225.250.315.350.400 | ||
| Nilai tegangan terisolasi Ui (AC V) Ui | 690 | ||
| Tegangan menahan impuls terukur (V) Uimp | 8000 | ||
| Tegangan kerja terukur Ue (AC V) | 400/415 | ||
| Jenis melanggar | n | S | H |
| Nilai kapasitas pemutusan hubung singkat terbatas Icu (kA) | 35 | 50 | 65 |
| Nilai kapasitas pemutusan hubung singkat kerja Icu (kA) | 35 | 37.5 | 48.75 |
| Fungsi isolasi | |||
| Kehidupan pelayanan nilai Standar Mekanik | 5000 | ||
| (OC) Nilai Standar Listrik | 1000 | ||
| Koneksi Dan Instalasi | |||
| Tingkat perlindungan Semua sisi | IP40 | ||
| Terminal kabel | IP20 | ||
| Perakitan kabel | Depan belakang | ||
| Perakitan plug-in | □ | ||
| Perakitan penarikan kabel | - | ||
| Jarak lengkung (mm) | 0,≤50 | ||
| Dimensi (mm) L | 257 | ||
| W |
150 | 198 | |
| (P x T x L) H | 106,5 | ||
